Деталировка (схема разборки) перфоратора WATT WBH-800 (артикул 5.800.026.00)

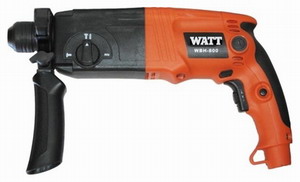

Перфоратор WATT WBH-800 (5.800.026.00)

Деталировка на перфоратор WATT WBH-800 (5.800.026.00))

Номер позиции на рисунке Артикул детали Наименование детали
1 5.800.026.00-001 Пыльник
2 5.800.026.00-002 Патрон
3 5.800.026.00-003 Кольцо
4 5.800.026.00-004 Пружина
5 5.800.026.00-005 Винт ST3.9×65
6 5.800.026.00-006 Шайба Ø4
7 5.800.026.00-007 Корпус редуктора
8 5.800.026.00-008 Кольцо
9 5.800.026.00-009 Подшипник игольчатый HK2512
10 5.800.026.00-010 Гнездо подшипника
11 5.800.026.00-011 Шайба Ø25
12 5.800.026.00-012 Стопорное кольцо Ø31
13 5.800.026.00-013 Шайба Ø31
14 5.800.026.00-014 Пружина
15 5.800.026.00-015 Шестерня
16 5.800.026.00-016 Шестерня
17 5.800.026.00-017 Пружина
18 5.800.026.00-018 Шайба
19 5.800.026.00-019 Стопорное кольцо Ø37
20 5.800.026.00-020 Вал
21 5.800.026.00-021 Держатель
22 5.800.026.00-022 Основание редуктора
23 5.800.026.00-023 Втулка
24 5.800.026.00-024 Штифт
25 5.800.026.00-025 Шарик Ø7
26 5.800.026.00-026 Прокладка
27 5.800.026.00-027 Палец
28 5.800.026.00-028 Цилиндр
29 5.800.026.00-029 Боек
30 5.800.026.00-030 Кольцо 16×2.8
31 5.800.026.00-031 Стопорное кольцо Ø25
32 5.800.026.00-032 Втулка
33 5.800.026.00-033 Кольцо 10.6×3.5
34 5.800.026.00-034 Кольцо 18×3.5
35 5.800.026.00-035 Втулка
36 5.800.026.00-036 Боек
37 5.800.026.00-037 Кольцо
38 5.800.026.00-038 Кольцо
39 5.800.026.00-039 Винт ST3.9×8
40 5.800.026.00-040 Позиционер
41 5.800.026.00-041 Заглушка
42 5.800.026.00-042 Винт ST3.9×19
43 5.800.026.00-043 Ручка переключения
44 5.800.026.00-044 Кольцо 10.6×1.8
45 5.800.026.00-045 Подшипник 606-2Z
46 5.800.026.00-046 Шайба
47 5.800.026.00-047 Шайба Ø6
48 5.800.026.00-048 Вал
49 5.800.026.00-049 Шарик Ø3
50 5.800.026.00-050 Фланец
51 5.800.026.00-051 Пружина
52 5.800.026.00-052 Кольцо
53 5.800.026.00-053 Эксцентрик
54 5.800.026.00-054 Шестерня
55 5.800.026.00-055 Шайба
56 5.800.026.00-056 Втулка
57 5.800.026.00-057 Держатель
58 5.800.026.00-058 Переключатель
59 5.800.026.00-059 Пружина
60 5.800.026.00-060 Штифт
61 5.800.026.00-061 Винт ST4.2×22
62 5.800.026.00-062 Рукоятка, задняя часть
63 5.800.026.00-063 Конденсатор
64 5.800.026.00-064 Кнопка
65 5.800.026.00-065 Винт ST4.2×16
66 5.800.026.00-066 Кабельный прижим
67 5.800.026.00-067 Заглушка
68 5.800.026.00-068 Щетки
69 5.800.026.00-069 Щеткодержатель
70 5.800.026.00-070 Корпус
71 5.800.026.00-071 Шильда
72 5.800.026.00-072 Шильда
73 5.800.026.00-073 Рычаг направления вращения
74 5.800.026.00-074 Обкладка кабеля
75 5.800.026.00-075 Сетевой шнур
76 5.800.026.00-076 Пружина
77 5.800.026.00-077 Статор
78 5.800.026.00-078 Винт ST4.2×70
79 5.800.026.00-079 Демпфер
80 5.800.026.00-080 Гнездо подшипника
81 5.800.026.00-081 Подшипник 607-2Z
82 5.800.026.00-082 Ротор
83 5.800.026.00-083 Подшипник 608-2Z
84 5.800.026.00-084 Кольцо
85 5.800.026.00-085 Дополнительная рукоятка
