Деталировка (схема разборки) перфоратора WATT Pro WBH-1050 (артикул 5.105.026.00)

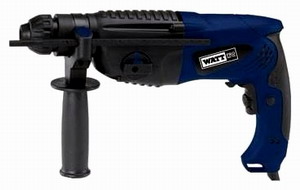

Перфоратор WATT Pro WBH-1050 (5.105.026.00)

Деталировка на перфоратор WATT Pro WBH-1050 (5.105.026.00))

Номер позиции на рисунке Артикул детали Наименование детали
1 5.105.026.00-001 Пыльник
2 5.105.026.00-002 Стопорное кольцо Ø18.6×1.6
3 5.105.026.00-003 Патрон
4 5.105.026.00-004 Вставка
5 5.105.026.00-005 Пружина
6 5.105.026.00-006 Сальник
7 5.105.026.00-007 Винт ST4x90
8 5.105.026.00-008 Корпус редуктора
9 5.105.026.00-009 Винт ST4x25
10 5.105.026.00-010 Сегментная шпонка
11 5.105.026.00-011 Подшипник 61905-2RS
12 5.105.026.00-012 Шарик
13 5.105.026.00-013 Ударный механизм
14 5.105.026.00-014 Стопорное кольцо
15 5.105.026.00-015 Кольцо
16 5.105.026.00-016 Пружина
17 5.105.026.00-017 Шестерня
18 5.105.026.00-018 Муфта
19 5.105.026.00-019 Стопорное кольцо
20 5.105.026.00-020 Кольцо
21 5.105.026.00-021 Втулка
22 5.105.026.00-022 Боек
23 5.105.026.00-023 Шайба
24 5.105.026.00-024 Втулка
25 5.105.026.00-025 Держатель
26 5.105.026.00-026 Кольцо
27 5.105.026.00-027 Кольцо
28 5.105.026.00-028 Держатель
29 5.105.026.00-029 Стопорное кольцо
30 5.105.026.00-030 Боек
31 5.105.026.00-031 Поршень
32 5.105.026.00-032 Шайба
33 5.105.026.00-033 Штифт
34 5.105.026.00-034 Прокладка
35 5.105.026.00-035 Вставка
36 5.105.026.00-036 Подшипник
37 5.105.026.00-037 Шайба
38 5.105.026.00-038 Вставка
39 5.105.026.00-039 Муфта
40 5.105.026.00-040 Вал
41 5.105.026.00-041 Шарик
42 5.105.026.00-042 Муфта
43 5.105.026.00-043 Эксцентрик
44 5.105.026.00-044 Игольчатый подшипник
45 5.105.026.00-045 Шестерня
46 5.105.026.00-046 Подшипник
47 5.105.026.00-047 Подшипник
48 5.105.026.00-048 Ротор
49 5.105.026.00-049 Подшипник
50 5.105.026.00-050 Демпфер
51 5.105.026.00-051 Статор
52 5.105.026.00-052 Винт
53 5.105.026.00-053 Корпус, левая часть
54 5.105.026.00-054 Щеткодержатель
55 5.105.026.00-055 Прижим
56 5.105.026.00-056 Щетки
57 5.105.026.00-057 Индуктивность
58 5.105.026.00-058 Клемма
59 5.105.026.00-059 Шайба
60 5.105.026.00-060 Шайба
61 5.105.026.00-061 Индуктивность
62 5.105.026.00-062 Конденсатор
63 5.105.026.00-063 Индикатор
64 5.105.026.00-064 Кнопка пуска
65 5.105.026.00-065 Кабельный прижим
66 5.105.026.00-066 Винт
67 5.105.026.00-067 Обкладка кабеля
68 5.105.026.00-068 Сетевой шнур
69 5.105.026.00-069 Корпус, правая часть
70 5.105.026.00-070 Пружина
71 5.105.026.00-071 Держатель
72 5.105.026.00-072 Кронштейн
73 5.105.026.00-073 Пружина
74 5.105.026.00-074 Держатель
75 5.105.026.00-075 Штифт
76 5.105.026.00-076 Кнопка
77 5.105.026.00-077 Пружина
78 5.105.026.00-078 Ручка переключения режимов
79 5.105.026.00-079 Кольцо
80 5.105.026.00-080 Держатель
81 5.105.026.00-081 Держатель рукоятки
82 5.105.026.00-082 Фиксатор
83 5.105.026.00-083 Пружина
84 5.105.026.00-084 Рейка
85 5.105.026.00-085 Штифт
86 5.105.026.00-086 База
87 5.105.026.00-087 Дополнительная рукоятка
88 5.105.026.00-088 Упор

Узнать стоимость запчастей к перфоратору WATT Pro WBH-1050 (5.105.026.00), а также к другому инструменту вы можете по этой ссылке.
