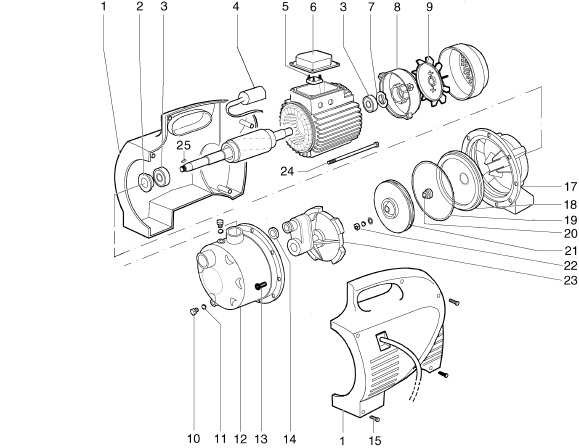

Деталировка (схема разборки) насоса домашнего водоснабжения WATT WP-6525 (30.065.100.00)

Насос домашнего водоснабжения WATT WP-6525 (30.065.100.00)

 Насос домашнего водоснабжения WATT WP-6525 (30.065.100.00)

Номер позиции на схеме Артикул детали Наименование детали
1 30.065.100.00-01 Корпус двигателя насоса
2 30.065.100.00-02 Кольцо
3 30.065.100.00-03 Подшипник
4 30.065.100.00-04 Конденсатор 16µF 450V
5 30.065.100.00-05 Площадка установки эл. блока
6 30.065.100.00-06 Крышка
7 30.065.100.00-07 Шайба
8 30.065.100.00-08 Крышка корпуса двигателя
9 30.065.100.00-09 Вентилятор охлаждения
10 30.065.100.00-10 Сливной болт
11 30.065.100.00-11 Кольцо 8,2×2,0 mm
12 30.065.100.00-12 Мет. корпус насоса
13 30.065.100.00-13 Болт крепления
14 30.065.100.00-14 Кольцо 26×2,2 mm
15 30.065.100.00-15 Болт крепления
16 30.065.100.00-16 Двигатель в сборе
17 30.065.100.00-17 Корпус насоса
18 30.065.100.00-18 Корпус крыльчатки
19 30.065.100.00-19 Уплотнительное кольцо
20 30.065.100.00-20 Двойной конический уплотнитель (сальник)
21 30.065.100.00-21 Крыльчатка
22 30.065.100.00-22 Гайка  M5x136
23 30.065.100.00-23 Крышка-диффузор (улитка)
24 30.065.100.00-24 Болт крепления двигателя
25 30.065.100.00-25 Шпонка
26 30.065.100.00-26
27 30.065.100.00-27 Тройник
28 30.065.100.00-28 Манометр
29 30.065.100.00-29 Электронный блок
30 30.065.100.00-30
31 30.065.100.00-31 Трубка-шланг
32 30.065.100.00-32 Уплотнитель
33 30.065.100.00-33 Болт
34 30.065.100.00-34 Шайба
35 30.065.100.00-35
36 30.065.100.00-36 Фланец
37 30.065.100.00-37 Резиновый резервуар
38 30.065.100.00-38 Воздушный клапан
39 30.065.100.00-39 Крышка
40 30.065.100.00-40 Бак в сборе с грушей, клапаном и фланцем

Узнать стоимость запчастей к насосу домашнего водоснабжения WATT WP-6525 (30.065.100.00), а также к другому инструменту вы можете по этой ссылке.
