Деталировка (схема разборки) мойки высокого давления WATT WHR-2015 (артикул 13.020.015.00)

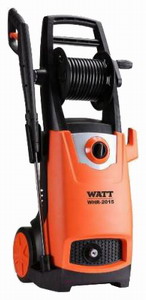

Мойка высокого давления WATT WHR-2015 (13.020.015.00)

Деталировка на мойку высокого давления WATT WHR-2015 (13.020.015.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 13.020.015.00-001 Кнопка пуска
2 13.020.015.00-002 Фильтр
3 13.020.015.00-003 Кольцо
4 13.020.015.00-004 Крышка декоративная
5 13.020.015.00-005 Решетка
6 13.020.015.00-006 Корпус, передняя часть
7 13.020.015.00-007 Винт ST4X14
8 13.020.015.00-008 Винт ST2.9X13
9 13.020.015.00-009 Коробка
10 13.020.015.00-010 Кнопка
11 13.020.015.00-011 Кольцо 8.5×1.8
12 13.020.015.00-012 Рычаг
13 13.020.015.00-013 Основание насоса
14 13.020.015.00-014 Винт M5X18
15 13.020.015.00-015 Держатель конденсатора
16 13.020.015.00-016 Конденсатор 30UF
17 13.020.015.00-017 Колпачок конденсатора
18 13.020.015.00-018 Держатель пистолета, верхний
19 13.020.015.00-019 Крышка
20 13.020.015.00-020 Вставка
21 13.020.015.00-021 Держатель пистолета, нижний
22 13.020.015.00-022 Пластина
23 13.020.015.00-023 Обод, левый
24 13.020.015.00-024 Корпус, задняя часть
25 13.020.015.00-025 Трубка
26 13.020.015.00-026 Коннектор
27 13.020.015.00-027 Обод, правый
28 13.020.015.00-028 Винт ST4.8X25
29 13.020.015.00-029 Винт ST4.8X20
30 13.020.015.00-030 Подшипник
31 13.020.015.00-031 Сетевой шнур
32 13.020.015.00-032 Колесо
33 13.020.015.00-033 Шильдик
34 13.020.015.00-034 Шильдик
35 13.020.015.00-035 Шайба
36 13.020.015.00-036 Стопорное кольцо
37 13.020.015.00-037 Колпак на колесо
38 13.020.015.00-038 Роторная щетка
39 13.020.015.00-039 Переходник к щетке
40 13.020.015.00-040 Шланг высокого давления
41 13.020.015.00-041 Щетка
42 13.020.015.00-042 Переходник к щетке
43 13.020.015.00-043 Струйная трубка роторная
44 13.020.015.00-044 Струйная трубка
45 13.020.015.00-045 Пистолет
46 13.020.015.00-046 Держатель
47 13.020.015.00-047 Насос
48 13.020.015.00-048 Кожух
49 13.020.015.00-049 Шайба 4
50 13.020.015.00-050 Пружинная шайба 4
51 13.020.015.00-051 Винт M4X8
52 13.020.015.00-052 Кольцо
53 13.020.015.00-053 Шланг высокого давления, внутренний
54 13.020.015.00-054 Рукоятка
55 13.020.015.00-055 Держатель барабана, левый
56 13.020.015.00-056 Держатель барабана, правый
57 13.020.015.00-057 Вставка
58 13.020.015.00-058 Коннектор
59 13.020.015.00-059 Манометр
60 13.020.015.00-060 Коннектор
61 13.020.015.00-061 Штифт U-образный
62 13.020.015.00-062 Кольцо 4.8×1.8
63 13.020.015.00-063 Коннектор к шлангу
64 13.020.015.00-064 Барабан
65 13.020.015.00-065 Винт 4.8×1.3
66 13.020.015.00-066 Ручка барабана
67 13.020.015.00-067 Накладка на ручку
68 13.020.015.00-068 Трубка емкости для шампуня
69 13.020.015.00-069 Фильтр к емкости для шампуня
70 13.020.015.00-070 Пробка
71 13.020.015.00-071 Емкость для шампуня
72 13.020.015.00-072 Крышка емкости для шампуня
