Деталировка (схема разборки) мойки высокого давления WATT WHR-1814 (артикул 13.018.014.00)

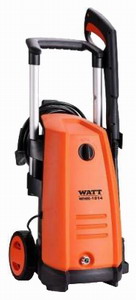

Мойка высокого давления WATT WHR-1814 (13.018.014.00)

Деталировка на мойку высокого давления WATT WHR-1814 (13.018.014.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 13.018.014.00-001 Корпус, передняя часть
2 13.018.014.00-002 Кнопка пуска
3 13.018.014.00-003 Рычаг
4 13.018.014.00-004 Колпачок
5 13.018.014.00-005 Входной штуцер
6 13.018.014.00-006 Сальник
7 13.018.014.00-007 Основание пружины
8 13.018.014.00-008 Пружина
9 13.018.014.00-009 Фиксатор
10 13.018.014.00-010 Экран
11 13.018.014.00-011 Крышка
12 13.018.014.00-012 Корпус крыльчатки
13 13.018.014.00-013 Экран
14 13.018.014.00-014 Держатель
15 13.018.014.00-015 Основание насоса
16 13.018.014.00-016 Двигатель
17 13.018.014.00-017 Винт M5*18
18 13.018.014.00-018 Кольцо
19 13.018.014.00-019 Втулка
20 13.018.014.00-020 Винт ST4.8*20
21 13.018.014.00-021 Крышка
22 13.018.014.00-022 Фильтр
23 13.018.014.00-023 Накладка
24 13.018.014.00-024 Держатель пистолета
25 13.018.014.00-025 Винт ST3*12
26 13.018.014.00-026 Кабельный прижим
27 13.018.014.00-027 Обкладка кабеля
28 13.018.014.00-028 Колпак колеса
29 13.018.014.00-029 Колесо
30 13.018.014.00-030 Шина
31 13.018.014.00-031 Пробка
32 13.018.014.00-032 Фильтр емкости для шампуня
33 13.018.014.00-033 Емкость для шампуня
34 13.018.014.00-034 Трубка емкости для шампуня
35 13.018.014.00-035 Крышка емкости для шампуня
36 13.018.014.00-036 Струйная трубка
37 13.018.014.00-037 Шланг подачи воды
38 13.018.014.00-038 Струйная трубка
39 13.018.014.00-039 Пистолет
40 13.018.014.00-040 Сетевой шнур
41 13.018.014.00-041 Струйная трубка роторная
42 13.018.014.00-042 Пистолет
43 13.018.014.00-043 Шланг высокого давления
44 13.018.014.00-044 Держатель рукоятки, правый
45 13.018.014.00-045 Держатель сетевого шнура
46 13.018.014.00-046 Держатель рукоятки, левый
47 13.018.014.00-047 Направляющая, правая
48 13.018.014.00-048 Винт ST4.8*16
49 13.018.014.00-049 Направляющая, левая
50 13.018.014.00-050 Корпус, задняя часть
51 13.018.014.00-051 Держатель пистолета
52 13.018.014.00-052 Фиксатор
53 13.018.014.00-053 Заклепка
54 13.018.014.00-054 Опора
55 13.018.014.00-055 Штанга
56 13.018.014.00-056 Рукоятка
57 13.018.014.00-057 Рукоятка верхняя часть
58 13.018.014.00-058 Упор штанги
59 13.018.014.00-059 Крышка
60 13.018.014.00-060 Конденсатор
61 13.018.014.00-061 Индуктивность
62 13.018.014.00-062 Винт ST2.9*13
63 13.018.014.00-063 Кнопка
64 13.018.014.00-064 Держатель кнопки
65 13.018.014.00-065 Коробка
66 13.018.014.00-066 Втулка

Узнать стоимость запчастей к мойке высокого давления WATT WHR-1814 (13.018.014.00), а также к другому инструменту вы можете по этой ссылке.
