Деталировка (схема разборки) мойки высокого давления WATT WHR-1410 (артикул 13.014.010.00)

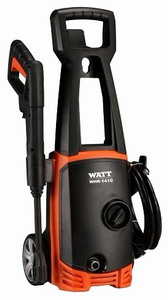

Мойка высокого давления WATT WHR-1410 (13.014.010.00)

Деталировка на мойку высокого давления WATT WHR-1410 (13.014.010.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 13.014.010.00-001 Крышка лицевая
2 13.014.010.00-002 Держатель пистолета
3 13.014.010.00-003 Рукоятка
4 13.014.010.00-004 Корпус, передняя часть
5 13.014.010.00-005 Винт ST3.5*13f
6 13.014.010.00-006 Держатель сетевого кабеля
7 13.014.010.00-007 Двигатель + Насос
8 13.014.010.00-008 Сетевой шнур
9 13.014.010.00-009 Винт ST2.9*13
10 13.014.010.00-010 Пластина
11 13.014.010.00-011 Корпус, задняя часть
12 13.014.010.00-012 Колесо
13 13.014.010.00-013 Гайка
14 13.014.010.00-014 Винт ST4.8X16
15 13.014.010.00-015 Держатель
16 13.014.010.00-016 Шланг высокого давления
17 13.014.010.00-017 Емкость для шампуня
18 13.014.010.00-018 Струйная трубка роторная
19 13.014.010.00-019 Струйная трубка
20 13.014.010.00-020 Струйная трубка
21 13.014.010.00-021 Пистолет
22 13.014.010.00-022 Шильдик
23 13.014.010.00-023 Шильдик

Узнать стоимость запчастей к мойке высокого давления WATT WHR-1410 (13.014.010.00), а также к другому инструменту вы можете по этой ссылке.
