Деталировка (схема разборки) лобзика WATT WPS-800 (артикул 3.800.080.00)

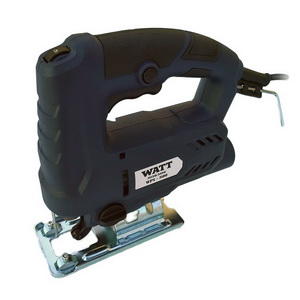

Лобзик WATT WPS-800 (3.800.080.00)

Деталировка на лобзик WATT WPS-800 (3.800.080.00)

Номер на картинке Артикул Наименование детали
1 3.800.080.00-1 Правая часть корпуса
2 3.800.080.00-2 Регулятор оборотов
3 3.800.080.00-3 Выключатель
4 3.800.080.00-4 Конденсатор
5 3.800.080.00-5 Винт ST4×14
6 3.800.080.00-6 Кабельный зажим
7 3.800.080.00-7 Защитный кожух кабеля
8 3.800.080.00-8 Ключ
9 3.800.080.00-9 Сетевой кабель 2×0,75 mm
10 3.800.080.00-10 Катушка индуктивности
11 3.800.080.00-11 Статор
12 3.800.080.00-12 Подшипник 607
13 3.800.080.00-13 Заглушка щеткодержателя
14 3.800.080.00-14 Щетки угольные
15 3.800.080.00-15 Щеткодержатель
16 3.800.080.00-16 Ротор
17 3.800.080.00-17 Подшипник 608
18 3.800.080.00-18 Кольцо
19 3.800.080.00-19 Балансир
20 3.800.080.00-20 Винт ST4x30
21 3.800.080.00-21 Подшипник игольчатый 6×9×13.5 mm
22 3.800.080.00-22 Площадка
23 3.800.080.00-23 Штифт цилиндрический
24 3.800.080.00-24 Блок балансира
25 3.800.080.00-25 Большая шестерня
26 3.800.080.00-26 Плоская шайба Φ8.1×Φ14.6×0.5
27 3.800.080.00-27 Штифт под эластичное кольцо
28 3.800.080.00-28 Втулка
29 3.800.080.00-29 Шток
30 3.800.080.00-30 Деталь штока
31 3.800.080.00-31 Седло пружины
32 3.800.080.00-32 Пружина
33 3.800.080.00-33 Остановитель иглы
34 3.800.080.00-34 Пилка
35 3.800.080.00-35 Штифт Φ4×25
36 3.800.080.00-36 Пружина держателя ролика
37 3.800.080.00-37 Держатель ролика
38 3.800.080.00-38 Регулятор угла наклона
39 3.800.080.00-39 Планка-фиксатор
40 3.800.080.00-40 Шпонки M4x14
41 3.800.080.00-41 Площадка
42 3.800.080.00-42 Левая часть корпуса
43 3.800.080.00-43 Винт ST4 × 16
44 3.800.080.00-44 Переключатель маятникового хода
45 3.800.080.00-45 Пружина
46 3.800.080.00-46 Крепление переключателя
47 3.800.080.00-47 Ручка переключателя

Узнать стоимость запчастей к лобзику WATT WPS-800 (3.800.080.00), а также к другому инструменту вы можете по этой ссылке.
