Деталировка (схема разборки) лобзика WATT WPS-800 (артикул 3.800.100.10)

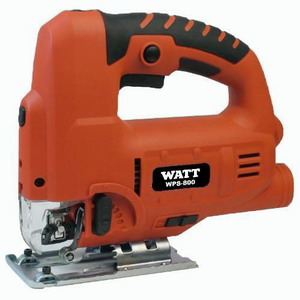

Лобзик WATT WPS-800 (3.800.100.10)

Деталировка на лобзик WATT WPS-800 (3.800.100.10)

Номер позиции на картинке Артикул детали Наименование детали
1 3.800.100.10-001 Корпус, левая часть
2 3.800.100.10-002 Винт ST3.9×35
3 3.800.100.10-003 Винт ST3.9×19
4 3.800.100.10-004 Основание
5 3.800.100.10-005 Пластина прижимная
6 3.800.100.10-006 Регулировочный винт M4x14
7 3.800.100.10-007 Штифт держателя Ø4
8 3.800.100.10-008 Эксцентрик
9 3.800.100.10-009 Держатель ролика
10 3.800.100.10-010 Пружина
11 3.800.100.10-011 Пилка
12 3.800.100.10-012 Плунжер
13 3.800.100.10-013 Держатель передний
14 3.800.100.10-014 Втулка
15 3.800.100.10-015 Шестерня
16 3.800.100.10-016 Стопорное кольцо
17 3.800.100.10-017 Шайба
18 3.800.100.10-018 Игольчатый подшипник
19 3.800.100.10-019 Балансир
20 3.800.100.10-020 Маятник
21 3.800.100.10-021 Держатель подшипника
22 3.800.100.10-022 Подшипник 608-2RS
23 3.800.100.10-023 Заглушка
24 3.800.100.10-024 Щеткодержатель
25 3.800.100.10-025 Щетки
26 3.800.100.10-026 Ротор
27 3.800.100.10-027 Подшипник 607-2RS
28 3.800.100.10-028 Статор
29 3.800.100.10-029 Обкладка кабеля
30 3.800.100.10-030 Сетевой шнур
31 3.800.100.10-031 Винт ST3.9×14
32 3.800.100.10-032 Кабельный прижим
33 3.800.100.10-033 Кнопка направления выдува
34 3.800.100.10-034 Направляющая
35 3.800.100.10-035 Пластина соединительная
36 3.800.100.10-036 Стопорное кольцо
37 3.800.100.10-037 Шайба
38 3.800.100.10-038 Защитное стекло
39 3.800.100.10-039 Держатель задний
40 3.800.100.10-040 Пружина
41 3.800.100.10-041 Крышка
42 3.800.100.10-042 Держатель лазера
43 3.800.100.10-043 Винт ST2.9×6
44 3.800.100.10-044 Винт ST2.9×9
45 3.800.100.10-045 Лазерный указатель распила
46 3.800.100.10-046 Печатная плата
47 3.800.100.10-047 Кнопка подсветки, наружная
48 3.800.100.10-048 Кнопка подсветки
49 3.800.100.10-049 Рычаг маятникового хода
50 3.800.100.10-050 Пружина
51 3.800.100.10-051 Шарик
52 3.800.100.10-052 Регулятор оборотов
53 3.800.100.10-053 Кнопка
54 3.800.100.10-054 Терминальный блок
55 3.800.100.10-055 Корпус, левая часть
56 3.800.100.10-056 Корпус
