Деталировка (схема разборки) лобзика WATT WPS-750 (артикул 3.750.085.00)

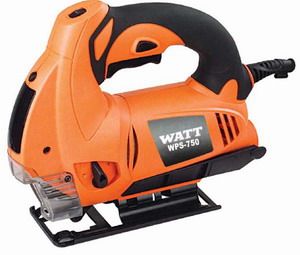

ЛобзикWATT WPS-750 (3.750.085.00)

Деталировка на лобзик WATT WPS-750 (3.750.085.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 3.750.085.00-01 Сетевой шнур
2 3.750.085.00-02 Обкладка кабеля
3 3.750.085.00-03 Кабельный зажим
4 3.750.085.00-04 Держатель для пилок
5 3.750.085.00-05 Винт
6 3.750.085.00-06 Конденсатор
7 3.750.085.00-07 Прозрачный колпачок
8 3.750.085.00-08 Индикатор износа угольных щеток
9 3.750.085.00-09 Кнопка
10 3.750.085.00-10 Регулятор оборотов
11 3.750.085.00-11 Корпус, левая часть
12 3.750.085.00-12 Пружина
13 3.750.085.00-13 Винт
14 3.750.085.00-14 Кнопка лазера
15 3.750.085.00-15 Держатель лазера
16 3.750.085.00-16 Лазерный указатель распила
17 3.750.085.00-17 Шильдик
18 3.750.085.00-18 Крышка
19 3.750.085.00-19 Защитное стекло
20 3.750.085.00-20 Кнопка
21 3.750.085.00-21 Кольцо
22 3.750.085.00-22 Крышка
23 3.750.085.00-23 Пружина
24 3.750.085.00-24 Шарик
25 3.750.085.00-25 Пружина
26 3.750.085.00-26 Штифт
27 3.750.085.00-27 Держатель ролика
28 3.750.085.00-28 Гайка
29 3.750.085.00-29 Фиксатор
30 3.750.085.00-30 Основание
31 3.750.085.00-31 Держатель
32 3.750.085.00-32 Переключатель
33 3.750.085.00-33 Крышка
34 3.750.085.00-34 Винт
35 3.750.085.00-35 Крышка щеткодержателя
36 3.750.085.00-36 Щеткодержатель
37 3.750.085.00-37 Щетки
38 3.750.085.00-38 Индуктивность
39 3.750.085.00-39 Статор
40 3.750.085.00-40 Подшипник
41 3.750.085.00-41 Ротор
42 3.750.085.00-42 Подшипник
43 3.750.085.00-43 Пыльник
44 3.750.085.00-44 Станина
45 3.750.085.00-45 Шайба
46 3.750.085.00-46 Винт
47 3.750.085.00-47 Игольчатый подшипник
48 3.750.085.00-48 Штифт
49 3.750.085.00-49 Планка
50 3.750.085.00-50 Балансир
51 3.750.085.00-51 Штифт
52 3.750.085.00-52 Шестерня большая
53 3.750.085.00-53 Шайба
54 3.750.085.00-54 Кольцо
55 3.750.085.00-55 Втулка
56 3.750.085.00-56 Опора плунжера
57 3.750.085.00-57 Плунжер
58 3.750.085.00-58 Держатель
59 3.750.085.00-59 Винт
60 3.750.085.00-60 Штифт
61 3.750.085.00-61 Шайба
62 3.750.085.00-62 Кольцо
63 3.750.085.00-63 Пружина
64 3.750.085.00-64 Проводок
65 3.750.085.00-65 Опора плунжера
66 3.750.085.00-66 Пыльник
67 3.750.085.00-67 Пыльник
68 3.750.085.00-68 Держатель
69 3.750.085.00-69 Защелка
70 3.750.085.00-70 Пилка
71 3.750.085.00-71 Корпус, правая часть
72 3.750.085.00-72 Винт
73 3.750.085.00-73 Винт
74 3.750.085.00-74 Стикер

 Узнать стоимость запчастей к лобзику WATT WPS-750 (3.750.085.00), а также к другому инструменту вы можете по этой ссылке.
