Деталировка (схема разборки) лобзика WATT WPS-550 (артикул 3.550.055.00)

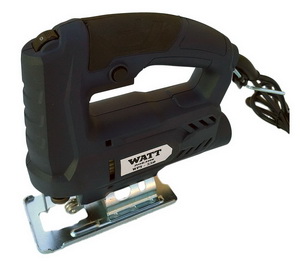

ЛобзикWATT WPS-550 (3.550.055.00)

Деталировка на лобзик WATT WPS-550 (3.550.055.00)

Номер на картинке Артикул Наименование детали
1 3.550.055.00-1 Левая часть корпуса
2 3.550.055.00-2 Регулятор оборотов
3 3.550.055.00-3 Выключатель
4 3.550.055.00-4 Заглушка щеткодержателя
5 3.550.055.00-5 Щеткодержатель
6 3.550.055.00-6 Щетки угольные
7 3.550.055.00-7 Кабельный зажим
8 3.550.055.00-8 Винт
9 3.550.055.00-9 Защитный кожух кабеля
10 3.550.055.00-10 Ключ
11 3.550.055.00-11 Сетевой кабель
12 3.550.055.00-12 Катушка индуктивности
13 3.550.055.00-13 Статор
14 3.550.055.00-14 Подшипник 626
15 3.550.055.00-15 Ротор
16 3.550.055.00-16 Подшипник 608
17 3.550.055.00-17 Очиститель площадки
18 3.550.055.00-18 Станина
19 3.550.055.00-19 Индуктор
20 3.550.055.00-20 Подшипник
21 3.550.055.00-21 Большая шестерня
22 3.550.055.00-22 Втулка
23 3.550.055.00-23 Балансир
24 3.550.055.00-24 Шток
25 3.550.055.00-25 Пилка
26 3.550.055.00-26 Игла
27 3.550.055.00-27 Регулятор угла наклона
28 3.550.055.00-28 Держатель
29 3.550.055.00-29 Винт
30 3.550.055.00-30 Держатель ролика
31 3.550.055.00-31 Штифт
32 3.550.055.00-32 Винт
33 3.550.055.00-33 Правая часть корпуса
34 3.550.055.00-34 Площадка лобзика

Узнать стоимость запчастей к лобзику WATT WPS-550 (3.550.055.00), а также к другому инструменту вы можете по этой ссылке.
