Деталировка (схема разборки) лобзика WATT WPS-400 (артикул 3.400.055.00)

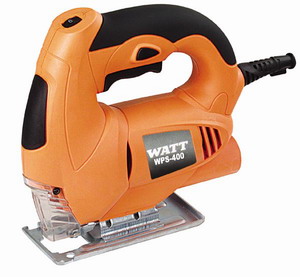

Лобзик WATT WPS-400 (3.400.055.00)

Деталировка на лобзик WATT WPS-400 (3.400.055.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 3.400.055.00‐001 Сетевой шнур
2 3.400.055.00‐002 Обкладка кабеля
3 3.400.055.00‐003 Винт
4 3.400.055.00‐004 Кабельный зажим
5 3.400.055.00‐005 Накладка на рукоятку
6 3.400.055.00‐006 Конденсатор
7 3.400.055.00‐007 Кнопка
8 3.400.055.00‐008 Регулятор оборотов
9 3.400.055.00‐009 Корпус, левая часть
10 3.400.055.00‐010 Шильдик
11 3.400.055.00‐011 Защитное стекло
12 3.400.055.00‐012 Винт
13 3.400.055.00‐013 Гайка
14 3.400.055.00‐014 Основание
15 3.400.055.00‐015 Держатель ролика
16 3.400.055.00‐016 Винт
17 3.400.055.00‐017 Опора плунжера
18 3.400.055.00‐018 Плунжер
19 3.400.055.00‐019 Шайба
20 3.400.055.00‐020 Пилкодержатель
21 3.400.055.00‐021 Пыльник
22 3.400.055.00‐022 Втулка
23 3.400.055.00‐023 Штифт
24 3.400.055.00‐024 Шестерня
25 3.400.055.00‐025 Втулка
26 3.400.055.00‐026 Плоская шайба
27 3.400.055.00‐027 Балансир
28 3.400.055.00‐028 Подшипник
29 3.400.055.00‐029 Ротор
30 3.400.055.00‐030 Щеткодержатель
31 3.400.055.00‐031 Щетки
32 3.400.055.00‐032 Подшипник
33 3.400.055.00‐033 Статор
34 3.400.055.00‐034 Индуктивность
35 3.400.055.00‐035 Пилка
36 3.400.055.00‐036 Винт
37 3.400.055.00‐037 Винт
38 3.400.055.00‐038 Корпус, правая часть
39 3.400.055.00‐039 Стикер
