Деталировка (схема разборки) рубанка WATT WEH-710 (артикул 3.710.082.00)

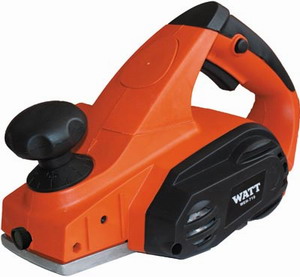

Рубанок WATT WEH-710 (3.710.082.00)

Деталировка на рубанок WATT WEH-710 (3.710.082.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 3.710.082.00-01 Шильдик
2 3.710.082.00-02 Винт ST 4×14
3 3.710.082.00-03 Крышка правая
4 3.710.082.00-04 Щеткодержатель
5 3.710.082.00-05 Щетки
6 3.710.082.00-06 Индуктивность
7 3.710.082.00-07 Винт ST 4×16
8 3.710.082.00-08 Корпус, правая часть
9 3.710.082.00-09 Накладка на рукоятку
10 3.710.082.00-10 Терминальный блок
11 3.710.082.00-11 Кабельный прижим
12 3.710.082.00-12 Обкладка кабеля
13 3.710.082.00-13 Сетевой шнур
14 3.710.082.00-14 Конденсатор
15 3.710.082.00-15 Кнопка пуска
16 3.710.082.00-16 Пружина
17 3.710.082.00-17 Рукоятка
18 3.710.082.00-18 Кнопка наружная
19 3.710.082.00-19 Кнопка
20 3.710.082.00-20 Пружина
21 3.710.082.00-21 Статор
22 3.710.082.00-22 Винт ST 4×55
23 3.710.082.00-23 Пластина
24 3.710.082.00-24 Подшипник 607
25 3.710.082.00-25 Ротор
26 3.710.082.00-26 Крышка
27 3.710.082.00-27 Корпус, левая часть
28 3.710.082.00-28 Вал
29 3.710.082.00-29 Нож
30 3.710.082.00-30 Держатель ножа
31 3.710.082.00-31 Винт M5x8
32 3.710.082.00-32 Винт M5x8
33 3.710.082.00-33 Прижим
34 3.710.082.00-34 Подошва
35 3.710.082.00-35 Штифт
36 3.710.082.00-36 Гайка M6
37 3.710.082.00-37 Пружина
38 3.710.082.00-38 Шарик
39 3.710.082.00-39 Штифт
40 3.710.082.00-40 Шкала
41 3.710.082.00-41 Рукоятка, нижняя часть
42 3.710.082.00-42 Держатель
43 3.710.082.00-43 Рукоятка, верхняя часть
44 3.710.082.00-44 Держатель
45 3.710.082.00-45 Винт
46 3.710.082.00-46 Пружина
47 3.710.082.00-47 Защитный кожух
48 3.710.082.00-48 Пружина
49 3.710.082.00-49 Подошва регулируемая
50 3.710.082.00-50 Подшипник 608
51 3.710.082.00-51 Держатель подшипника
52 3.710.082.00-52 Винт ST 4×12
53 3.710.082.00-53 Шкив малый
54 3.710.082.00-54 Шильдик
55 3.710.082.00-55 Крышка
56 3.710.082.00-56 Ремень
57 3.710.082.00-57 Шкив большой
58 3.710.082.00-58 Держатель подшипника
59 3.710.082.00-59 Подшипник 6000
60 3.710.082.00-60 Ключ
