Деталировка (схема разборки) бензиновой газонокосилки WATT WLM-425 (артикул 29.040.425.00)

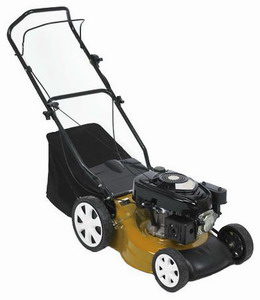

Бензиновая газонокосилка WATT WLM-425 (29.040.425.00)

Деталировка на бензиновую газонокосилку WATT WLM-425 (29.040.425.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 29.040.425.00-01 Колпак
2 29.040.425.00-02 Болт М6х16
3 29.040.425.00-03 Шайба 13х20х2
4 29.040.425.00-04 Колесо переднее
5 29.040.425.00-05 Подшипник
6 29.040.425.00-06 Шайба 6.4х18х1.6
7 29.040.425.00-07 Шайба 13х24х1.5
8 29.040.425.00-08 Ось передняя o12.6
9 29.040.425.00-09 Штифт
10 29.040.425.00-10 Держатель оси
11 29.040.425.00-11 Гайка М6
12 29.040.425.00-12 Держатель
13 29.040.425.00-13 Пружина
14 29.040.425.00-14 Штифт
15 29.040.425.00-15 Шайба 22х10.5х17
16 29.040.425.00-16 Держатель ножа
17 29.040.425.00-17 Нож
18 29.040.425.00-18 Фланец
19 29.040.425.00-19 Болт
20 29.040.425.00-20 Крышка
21 29.040.425.00-21 Колесо заднее
22 29.040.425.00-22 Колпак
23 29.040.425.00-23 Крышка подшипника
24 29.040.425.00-24 Ось задняя o12.6
25 29.040.425.00-25 Шайба o22.5
26 29.040.425.00-26 Стопорное кольцо o22
27 29.040.425.00-27 Болт М6х16
28 29.040.425.00-28 Ручка регулировки высоты
29 29.040.425.00-29 Гайка М6
30 29.040.425.00-30 Держатель
31 29.040.425.00-31 Болт М6х12
32 29.040.425.00-32 Направляющая
33 29.040.425.00-33 Болт М6х16
34 29.040.425.00-34 Гайка М8
35 29.040.425.00-35 Штанга нижняя
36 29.040.425.00-36 Болт 8х46
37 29.040.425.00-37 Кабель
38 29.040.425.00-38 Держатель
39 29.040.425.00-39 Винт-фиксатор
40 29.040.425.00-40 Болт М6х35
41 29.040.425.00-41 Штанга верхняя
42 29.040.425.00-42 Шайба 6х12х1.5
43 29.040.425.00-43 Гайка М6
44 29.040.425.00-44 Скоба безопасности
45 29.040.425.00-45 Рычаг газа
46 29.040.425.00-46 Болт М6х45
47 29.040.425.00-47 Двигатель
48 29.040.425.00-48 Болт М8х20
49 29.040.425.00-49 Дефлектор
50 29.040.425.00-50 Пружина
51 29.040.425.00-51 Ось
52 29.040.425.00-52 Держатель штанги правый
53 29.040.425.00-53 Дека
54 29.040.425.00-54 Держатель штанги левый
55 29.040.425.00-55 Соединительный элемент
56 29.040.425.00-56 Бампер
57 29.040.425.00-57 Болт М6х55
58 29.040.425.00-58 Винт ST4.8×16
59 29.040.425.00-59 Болт М8х25

Узнать стоимость запчастей к бензиновой газонокосилке WATT WLM-425 (29.040.425.00), а также к другому инструменту вы можете по этой ссылке.
