Деталировка (схема разборки) бензиновой газонокосилки WATT WLM-530 (артикул 29.060.530.00)

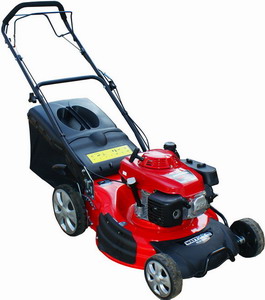

Бензиновая газонокосилка WATT WLM-530 (29.060.530.00)

Деталировка на бензиновую газонокосилку WATT WLM-530 (29.060.530.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 29.060.530.00-001 Дека
2 29.060.530.00-002 Штанга
3 29.060.530.00-003 Бампер
4 29.060.530.00-004 Передняя штанга
5 29.060.530.00-005 Винт
6 29.060.530.00-006 Колпак
7 29.060.530.00-007 Винт
8 29.060.530.00-008 Шайба
9 29.060.530.00-009 Подшипник
10 29.060.530.00-010 Колесо переднее
11 29.060.530.00-011 Шайба
12 29.060.530.00-012 Ось передняя
13 29.060.530.00-013 Заклепка
14 29.060.530.00-014 Держатель оси
15 29.060.530.00-015 Винт
16 29.060.530.00-016 Пружина
17 29.060.530.00-017 Держатель
18 29.060.530.00-018 Втулка
19 29.060.530.00-019 Шкив
20 29.060.530.00-020 Крышка
21 29.060.530.00-021 Болт
22 29.060.530.00-022 Шпонка
23 29.060.530.00-023 Держатель ножа
24 29.060.530.00-024 Режущий нож
25 29.060.530.00-025 Шайба
26 29.060.530.00-026 Болт
27 29.060.530.00-027 Колпак
28 29.060.530.00-028 Колесо заднее
29 29.060.530.00-029 Кольцо
30 29.060.530.00-030 Шестерня
31 29.060.530.00-031 Шестерня
32 29.060.530.00-032 Штифт
33 29.060.530.00-033 Крышка
34 29.060.530.00-034 Подшипник
35 29.060.530.00-035 Гнездо подшипника
36 29.060.530.00-036 Шайба
37 29.060.530.00-037 Стопорное кольцо
38 29.060.530.00-038 Ось задняя
39 29.060.530.00-039 Регулятор высоты скашивания
40 29.060.530.00-040 Винт
41 29.060.530.00-041 Гайка
42 29.060.530.00-042 Винт
43 29.060.530.00-043 Винт
44 29.060.530.00-044 Винт
45 29.060.530.00-045 Гайка
46 29.060.530.00-046 Держатель
47 29.060.530.00-047 Винт
48 29.060.530.00-048 Направляющая высоты скашивания
49 29.060.530.00-049 Винт
50 29.060.530.00-050 Держатель правый
51 29.060.530.00-051 Пружина
52 29.060.530.00-052 Редуктор
53 29.060.530.00-053 Ремень
54 29.060.530.00-054 Ось боковая
55 29.060.530.00-055 Держатель боковой крышки
56 29.060.530.00-056 Пружина
57 29.060.530.00-057 Боковая крышка
58 29.060.530.00-058 Навес
59 29.060.530.00-059 Травосборник
60 29.060.530.00-060 Гайка
61 29.060.530.00-061 Штанга нижняя
62 29.060.530.00-062 Шнур тормоза
63 29.060.530.00-063 Болт
64 29.060.530.00-064 Фиксатор рукояток
65 29.060.530.00-065 Держатель
66 29.060.530.00-066 Штанга верхняя
67 29.060.530.00-067 Гайка
68 29.060.530.00-068 Накладка на рукоятку
69 29.060.530.00-069 Болт
70 29.060.530.00-070 Скоба газа
71 29.060.530.00-071 Скоба безопасности
72 29.060.530.00-072 Рычаг управления дроссельной заслонкой
73 29.060.530.00-073 Винт
74 29.060.530.00-074 Трос газа
75 29.060.530.00-075 Крышка
76 29.060.530.00-076 Пружина
77 29.060.530.00-077 Дефлектор
78 29.060.530.00-078 Кольцо
79 29.060.530.00-079 Ось
80 29.060.530.00-080 Пружина
81 29.060.530.00-081 Держатель левый

Узнать стоимость запчастей к бензиновой газонокосилке WATT WLM-530 H (29.060.530.00), а также к другому инструменту вы можете по этой ссылке.
