Деталировка (схема разборки) бензиновой газонокосилки WATT WLM-502 (артикул 29.045.502.00)

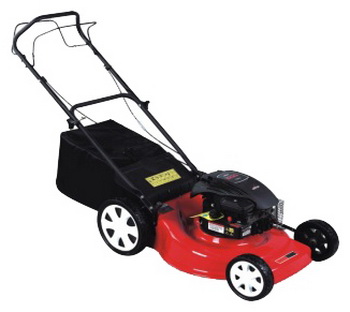

Бензиновая газонокосилка WATT WLM-502 (29.045.502.00)

Деталировка на бензиновую газонокосилку WATT WLM-502 (29.045.502.00)

Номер детали на картинке Артикул детали Наименование детали
1 29.045.502.00-001 Болт 30
2 29.045.502.00-002 Шайба
3 29.045.502.00-003 Режущий нож
4 29.045.502.00-004 Адаптер 38
5 29.045.502.00-005 Сегментная шпонка 4.775х5х34
6 29.045.502.00-006 Винт М6х10
7 29.045.502.00-007 Болт М6X16
8 29.045.502.00-008 Крышка
9 29.045.502.00-009 Шкив
10 29.045.502.00-010 Ремень
11 29.045.502.00-011 Винт ST4.8×13
12 29.045.502.00-012 Воздухозаборник
13 29.045.502.00-013 Болт M8х30
14 29.045.502.00-014 Дека
15 29.045.502.00-015 Пружина
16 29.045.502.00-016 Штанга
17 29.045.502.00-017 Шайба Ø12
18 29.045.502.00-018 Шайба Ø12х20х2
19 29.045.502.00-019 Колесо переднее
20 29.045.502.00-020 Подшипник
21 29.045.502.00-021 Гайка М8
22 29.045.502.00-022 Гайка М8
23 29.045.502.00-023 Колпак на переднее колесо
24 29.045.502.00-024 Винт ST4.2×16
25 29.045.502.00-025 Шестерня
26 29.045.502.00-026 Рычаг газа
27 29.045.502.00-027
28 29.045.502.00-028 Шайба Ø6
29 29.045.502.00-029
30 29.045.502.00-030 Рукоятка управления, верхняя
31 29.045.502.00-031 Модуль зажигания
32 29.045.502.00-032
33 29.045.502.00-033 Рычаг привода
34 29.045.502.00-034 Гайка М6
35 29.045.502.00-035 Шайба Ø6
36 29.045.502.00-036 Винт
37 29.045.502.00-037 Болт M6х35
38 29.045.502.00-038 Держатель шнура
39 29.045.502.00-039 Винт-фиксатор
40 29.045.502.00-040 Двигатель
41 29.045.502.00-041 Ось
42 29.045.502.00-042 Стопорное кольцо Ø5
43 29.045.502.00-043 Держатель штанги, левый
44 29.045.502.00-044 Пружина
45 29.045.502.00-045 Рукоятка управления, нижняя
46 29.045.502.00-046 Пружина
47 29.045.502.00-047 Дефлектор
48 29.045.502.00-048 Болт M8х16
49 29.045.502.00-049 Винт ST4.2×16
50 29.045.502.00-050 Гайка М8
51 29.045.502.00-051 Гайка М8
52 29.045.502.00-052 Держатель штанги, правый
53 29.045.502.00-053 Болт M8х16
54 29.045.502.00-054 Каркас травосборника
55 29.045.502.00-055 Накладка на рычаг регулировки высоты
56 29.045.502.00-056 Пружина
57 29.045.502.00-057 Редуктор в сборе
58 29.045.502.00-058 Штифт Ø5×21.6
59 29.045.502.00-059 Травосборник
60 29.045.502.00-060 Гайка М6
61 29.045.502.00-061 Держатель
62 29.045.502.00-062 Болт M6х16
63 29.045.502.00-063 Шифт 2.0х20
64 29.045.502.00-064 Шайба Ø6
65 29.045.502.00-065 Стопорное кольцо Ø22
66 29.045.502.00-066 Ось, задняя
67 29.045.502.00-067 Болт M6х16
68 29.045.502.00-068 Рычаг регулировки высоты скашивания
69 29.045.502.00-069 Скоба
70 29.045.502.00-070 Гайка М6
71 29.045.502.00-071 Гнездо подшипника
72 29.045.502.00-072 Подшипник
73 29.045.502.00-073 Колпак
74 29.045.502.00-074 Шестерня
75 29.045.502.00-075 Стопорное кольцо Ø12
76 29.045.502.00-076 Колесо, заднее
77 29.045.502.00-077 Колпак
78 29.045.502.00-078 Ось, передняя
79 29.045.502.00-079 Скоба

Узнать стоимость запчастей к бензиновой газонокосилке WATT WLM-502 (29.045.502.00), а также к другому инструменту вы можете по этой ссылке.
