Выберите раздел деталировки:
1. Узлы в сборе
2. Бензиновый двигатель
3. Топливный бак
4. Рама
5. Электродвигатель
6. Панель управления

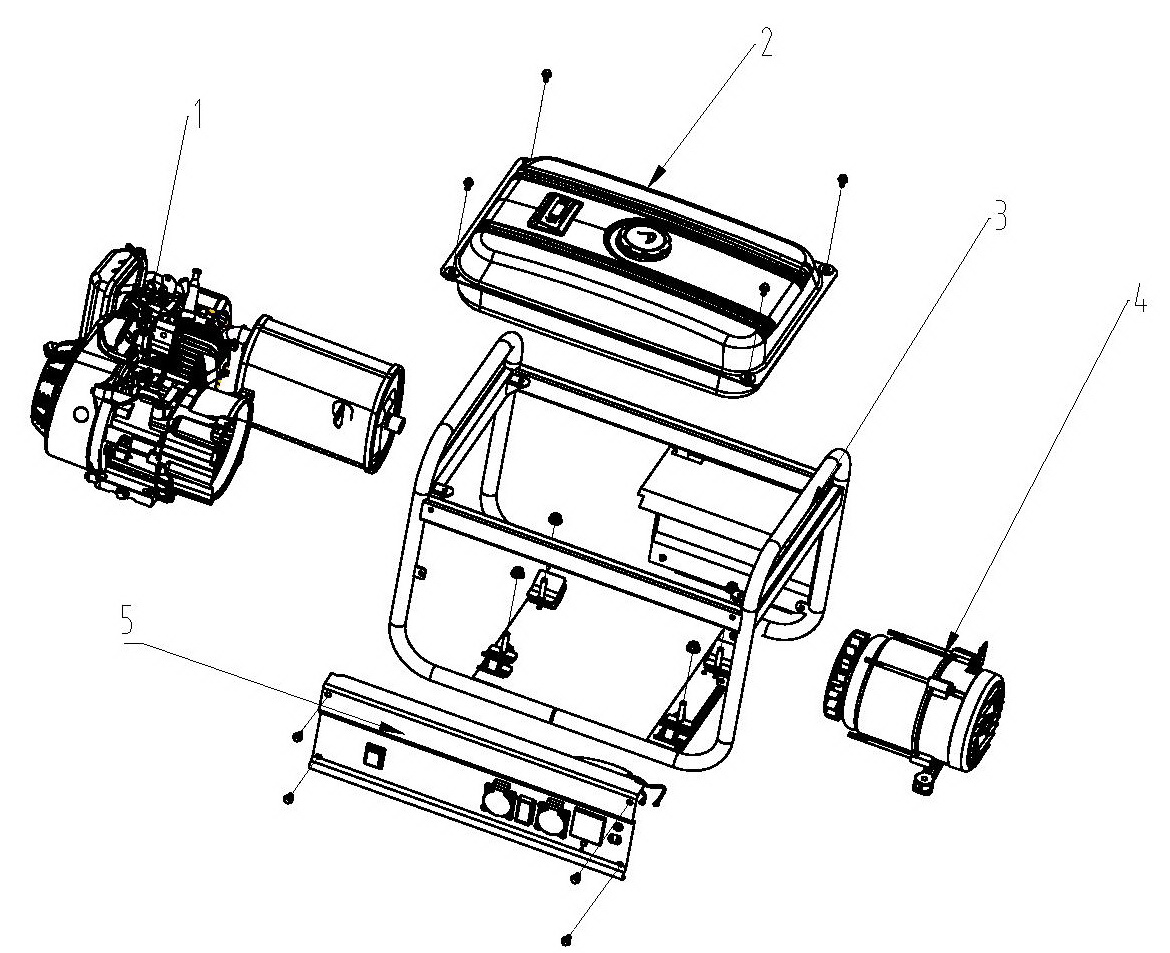

1. Узлы в сборе генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.01-01 | Бензиновый двигатель в сборе |
| 2 | 9.040.015.01-02 | Топливный бак в сборе |
| 3 | 9.040.015.01-03 | Рама генератора в сборе |
| 4 | 9.040.015.01-04 | Электродвигатель в сборе (ротор+статор) |
| 5 | 9.040.015.01-05 | Панель управления в сборе |
2. Бензиновый двигатель генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.02-01 | Пружина |
| 2 | 9.040.015.02-02 | Рычаг |
| 3 | 9.040.015.02-03 | Гайка |
| 4 | 9.040.015.02-04 | Прокладка |
| 5 | 9.040.015.02-05 | Рычаг регулятора |
| 6 | 9.040.015.02-06 | Тяга |
| 7 | 9.040.015.02-07 | Пружина регулятора |
| 8 | 9.040.015.02-08 | Болт |
| 9 | 9.040.015.02-09 | Рычаг |
| 10 | 9.040.015.02-10 | Болт |
| 11 | 9.040.015.02-11 | Корпус стартера |
| 12 | 9.040.015.02-12 | Пружина стартера |
| 13 | 9.040.015.02-13 | Шкив стартера |
| 14 | 9.040.015.02-14 | Пружина |
| 15 | 9.040.015.02-15 | Кулачки стартера |
| 16 | 9.040.015.02-16 | Штифт |
| 17 | 9.040.015.02-17 | Стопорное кольцо |
| 18 | 9.040.015.02-18 | Крышка |
| 19 | 9.040.015.02-19 | Болт |
| 20 | 9.040.015.02-20 | Болт |
| 21 | 9.040.015.02-21 | Выключатель двигателя |
| 22 | 9.040.015.02-22 | Крышка |
| 23 | 9.040.015.02-23 | Гайка маховика |
| 24 | 9.040.015.02-24 | Ответная часть стартера |
| 25 | 9.040.015.02-25 | Крыльчатка |
| 26 | 9.040.015.02-26 | Маховик |
| 27 | 9.040.015.02-27 | Сальник коленвала |
| 28 | 9.040.015.02-28 | Пластина воздухонаправляющая |
| 29 | 9.040.015.02-29 | Болт слива масла |
| 30 | 9.040.015.02-30 | Прокладка |
| 31 | 9.040.015.02-31 | Болт |
| 32 | 9.040.015.02-32 | Электроный блок уровня масла |
| 33 | 9.040.015.02-33 | Картер |
| 34 | 9.040.015.02-34 | Штифт |
| 35 | 9.040.015.02-35 | Датчик уровня масла |
| 36 | 9.040.015.02-36 | Болт |
| 37 | 9.040.015.02-37 | Подшипник коленвала |
| 38 | 9.040.015.02-38 | Шестерня регулятора оборотов |
| 39 | 9.040.015.02-39 | Шпонка коленвала |
| 40 | 9.040.015.02-40 | Нижняя часть шатуна |
| 41 | 9.040.015.02-41 | Болт шатуна |
| 42 | 9.040.015.02-42 | Прокладка картера |
| 43 | 9.040.015.02-43 | Щуп уровня масла |
| 44 | 9.040.015.02-44 | Прокладка щупа уровня масла |
| 45 | 9.040.015.02-45 | Крышка картера |
| 46 | 9.040.015.02-46 | Болт |
| 47 | 9.040.015.02-47 | Ручка стартера |
| 48 | 9.040.015.02-48 | Шнур стартера |
| 49 | 9.040.015.02-49 | Болт |
| 50 | 9.040.015.02-50 | Модуль зажигания |
| 51 | 9.040.015.02-51 | Штифт |
| 52 | 9.040.015.02-52 | Болт крепления цилиндра к картеру |
| 53 | 9.040.015.02-53 | Прокладка карбюратор-воздушный фильтр |
| 54 | 9.040.015.02-54 | Карбюратор |
| 55 | 9.040.015.02-55 | Прокладка карбюратора |
| 56 | 9.040.015.02-56 | Инсулятор |
| 57 | 9.040.015.02-57 | Прокладка карбюратора |
| 58 | 9.040.015.02-58 | Болт крепления карбюратора |
| 59 | 9.040.015.02-59 | Головка цилиндра |
| 60 | 9.040.015.02-60 | Прокладка головки цилиндра |
| 61 | 9.040.015.02-61 | Выходной клапан |
| 62 | 9.040.015.02-62 | Входной клапан |
| 63 | 9.040.015.02-63 | Толкатель |
| 64 | 9.040.015.02-64 | Распредвал |
| 65 | 9.040.015.02-65 | Шланг |
| 66 | 9.040.015.02-66 | Заглушка |
| 67 | 9.040.015.02-67 | Фиксатор пружины клапана |
| 68 | 9.040.015.02-68 | Фиксатор пружины клапана |
| 69 | 9.040.015.02-69 | Пружина клапана |
| 70 | 9.040.015.02-70 | Свеча зажигания |
| 71 | 9.040.015.02-71 | Болт крепления крышки головки цилиндра |
| 72 | 9.040.015.02-72 | Клапанная крышка |
| 73 | 9.040.015.02-73 | Прокладка крышки головки цилиндра |
| 74 | 9.040.015.02-74 | Гайка |
| 75 | 9.040.015.02-75 | Фиксатор коромысла |
| 76 | 9.040.015.02-76 | Рокер |
| 77 | 9.040.015.02-77 | Воздушный фильтр в сборе |
| 78 | 9.040.015.02-78 | Шпилька коромысла |
| 79 | 9.040.015.02-79 | Замок-держатель |
| 80 | 9.040.015.02-80 | Штанга |
| 81 | 9.040.015.02-81 | Прокладка глушителя |
| 82 | 9.040.015.02-82 | Ведущая пластина воздухонаправляющая |
| 83 | 9.040.015.02-83 | Болт |
| 84 | 9.040.015.02-84 | Болт двойной |
| 85 | 9.040.015.02-85 | Стопорное кольцо поршневого пальца |
| 86 | 9.040.015.02-86 | Шатун |
| 87 | 9.040.015.02-87 | Глушитель в сборе |
| 88 | 9.040.015.02-88 | Гайка |
| 89 | 9.040.015.02-89 | Поршневое кольцо |
| 90 | 9.040.015.02-90 | Поршневое кольцо |
| 91 | 9.040.015.02-91 | Маслосъемное кольцо |
| 92 | 9.040.015.02-92 | Поршневой палец |
| 93 | 9.040.015.02-93 | Поршень |
| 94 | 9.040.015.02-94 | Коленвал |
| 95 | 9.040.015.02-95 | Пробка масляная |

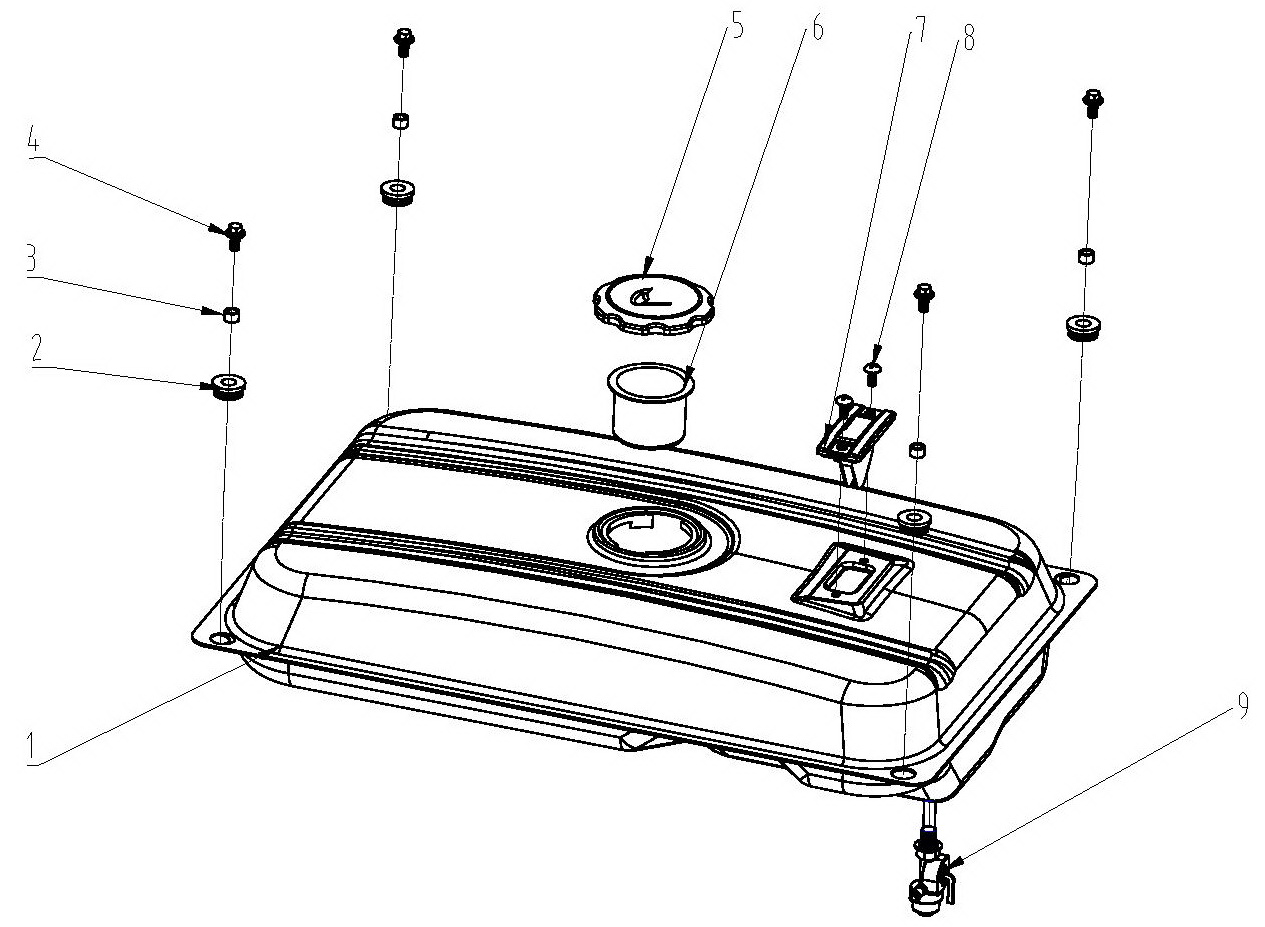

3. Топливный бак для генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.04-01 | Топливный бак |
| 2 | 9.040.015.04-02 | Аммортизатор бака |
| 3 | 9.040.015.04-03 | Шайба |
| 4 | 9.040.015.04-04 | Болт |
| 5 | 9.040.015.04-05 | Крышка топливного бака |
| 6 | 9.040.015.04-06 | Фильтр топливный для топливного бака |
| 7 | 9.040.015.04-07 | Датчик уровня топлива |
| 8 | 9.040.015.04-08 | Болт |
| 9 | 9.040.015.04-09 | Топливный кран |
4. Рама генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.05-01 | Рама |
| 2 | 9.040.015.05-02 | Защитная деталь |
| 3 | 9.040.015.05-03 | Болт |
| 4 | 9.040.015.05-04 | Аммортизатор рамы |
| 5 | 9.040.015.05-05 | Гайка |
| 6 | 9.040.015.05-06 | Резиновая ножка рамы |

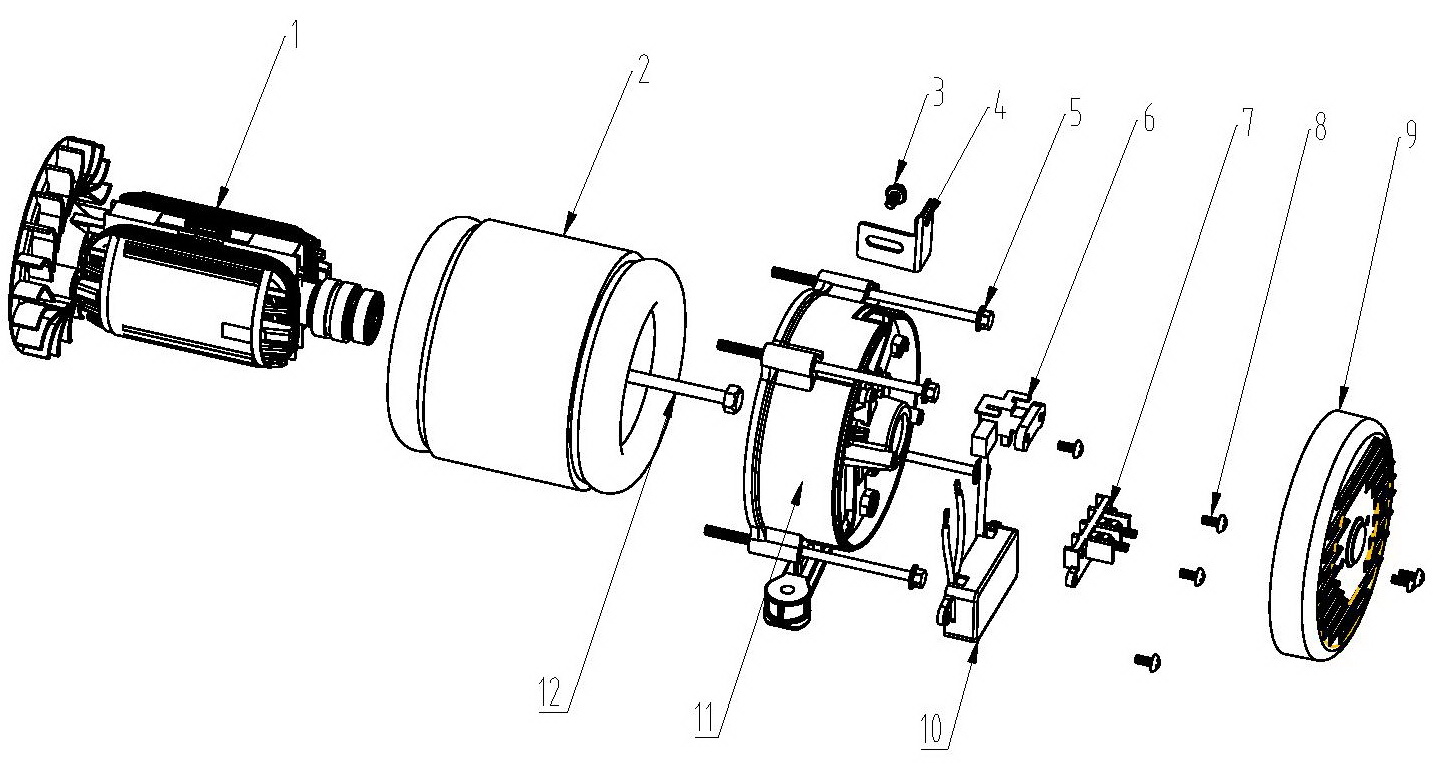

5. Электродвигатель генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.06-01 | Ротор |
| 2 | 9.040.015.06-02 | Статор |
| 3 | 9.040.015.06-03 | Болт |
| 4 | 9.040.015.06-04 | Уголок крепления |
| 5 | 9.040.015.06-05 | Болт крепления крышки двигателя |
| 6 | 9.040.015.06-06 | Щетки с щеткодержателем |
| 7 | 9.040.015.06-07 | Распределительная коробка |
| 8 | 9.040.015.06-08 | Болт |
| 9 | 9.040.015.06-09 | Задняя крышка |
| 10 | 9.040.015.06-10 | Электронный блок |
| 11 | 9.040.015.06-11 | Задняя крышка статора |

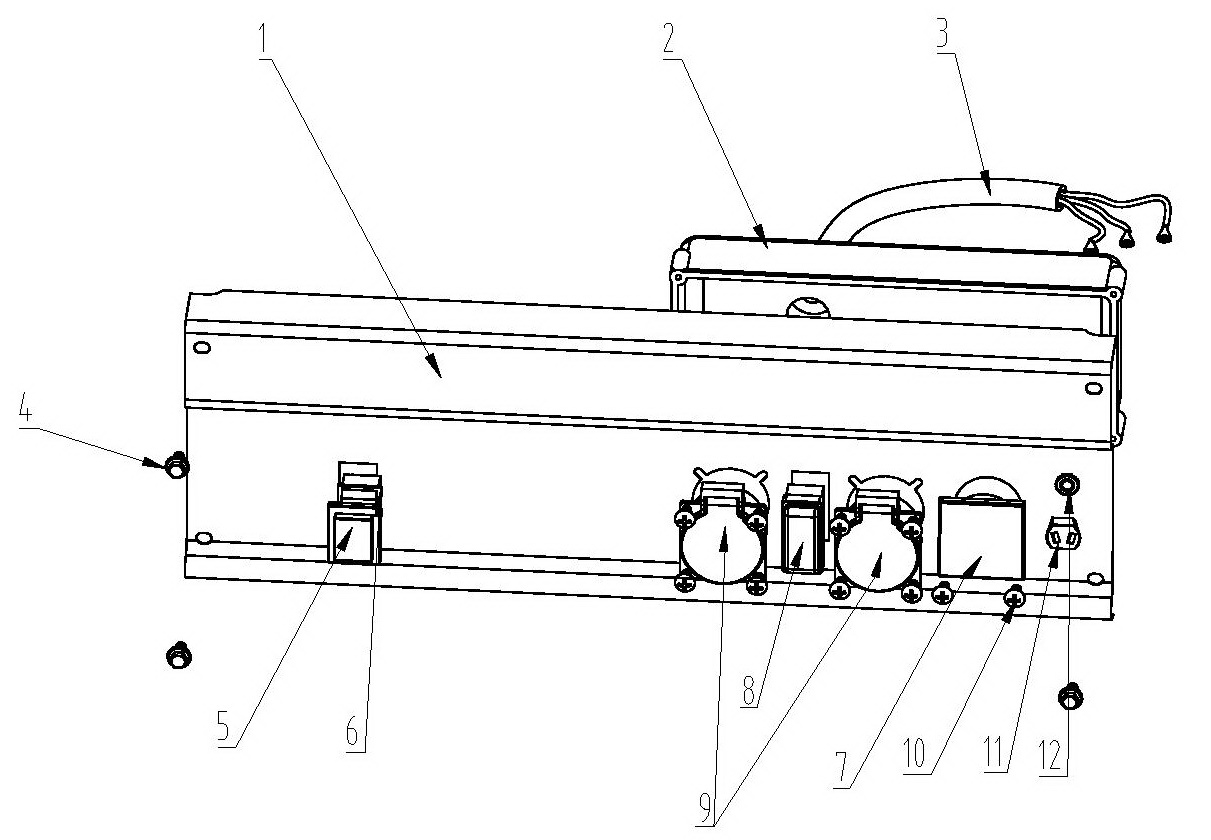

6. Панель управления генератора WATT WT-4000
| Номер на картинке | Артикул | Наименование детали |
| 1 | 9.040.015.07-01 | Лицевая панель |
| 2 | 9.040.015.07-02 | Задняя панель |
| 3 | 9.040.015.07-03 | Провод |
| 4 | 9.040.015.07-04 | Болт крепления лицевой панели |
| 5 | 9.040.015.07-05 | Выключатель |
| 6 | 9.040.015.07-06 | Рамка выключателя |
| 7 | 9.040.015.07-07 | Вольтметр |
| 8 | 9.040.015.07-08 | Автомат защиты |
| 9 | 9.040.015.07-09 | Розетка |
| 10 | 9.040.015.07-10 | Болт |
| 11 | 9.040.015.07-11 | Болт заземления |
| 12 | 9.040.015.07-12 | Лампа-указатель |
