Деталировка (схема разборки) технического фена WATT WHP-2040 (артикул 7.020.004.00)

Фен технический WATT WHP-2040 (7.020.004.00)

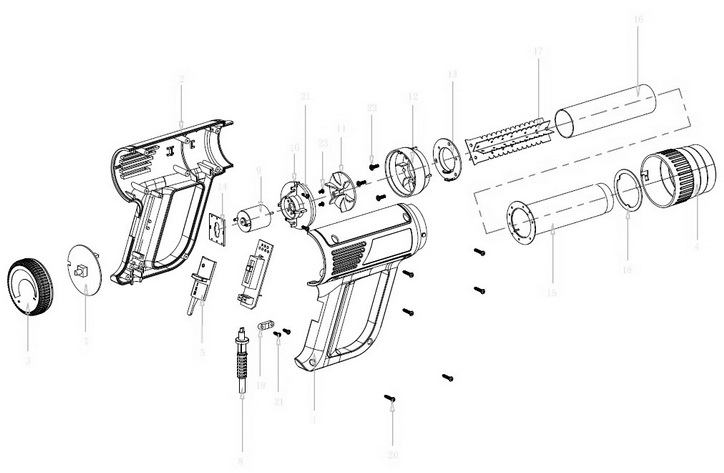

Деталировка на фен технический WATT WHP-2040 (7.020.004.00)

Номер на картинке Артикул Наименование детали
1 7.020.004.00-1 Правая часть корпуса
2 7.020.004.00-2 Левая часть корпуса
3 7.020.004.00-3 Регулятор
4 7.020.004.00-4 Пластиковая трубка
5 7.020.004.00-5 Переключатель
6 7.020.004.00-6 Выключатель
7 7.020.004.00-7
8 7.020.004.00-8 Сетевой кабель
9 7.020.004.00-9 Двигатель
10 7.020.004.00-10 Корпус
11 7.020.004.00-11 Крыльчатка
12 7.020.004.00-12 Передний корпус
13 7.020.004.00-13 Пластиковое кольцо
14 7.020.004.00-14 Плата управления
15 7.020.004.00-15 Стальная трубка
16 7.020.004.00-16 Бумажная прокладка
17 7.020.004.00-17 Нагревательный элемент
18 7.020.004.00-18 Стальное кольцо
19 7.020.004.00-19 Держатель кабеля
20 7.020.004.00-20 Винт
21 7.020.004.00-21 Винт
22 7.020.004.00-22 Винт
23 7.020.004.00-23 Винт
