Деталировка (схема разборки) технического фена WATT WHP-2030 (артикул 7.020.003.00)

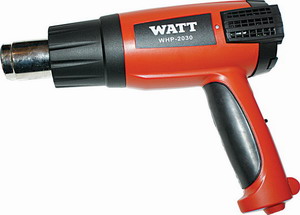

Фен технический WATT WHP-2030 (7.020.003.00)

Деталировка на фен технический WATT WHP-2030 (7.020.003.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 7.020.003.00-01 Трубка
2 7.020.003.00-02 Кольцо
3 7.020.003.00-03 Сопло
4 7.020.003.00-04 Вставка
5 7.020.003.00-05 Трубка
6 7.020.003.00-06 Миканитовое основание
7 7.020.003.00-07 Спираль
8 7.020.003.00-08 Предохранитель
9 7.020.003.00-09 Кольцо
10 7.020.003.00-10 Держатель
11 7.020.003.00-11 Винт
12 7.020.003.00-12 Крыльчатка
13 7.020.003.00-13 Винт
14 7.020.003.00-14 Держатель
15 7.020.003.00-15 Держатель
16 7.020.003.00-16 Электронный блок
18 7.020.003.00-17 Электронный блок
19 7.020.003.00-18 Накладка на рукоятку
20 7.020.003.00-19 Кнопка в сборе
21 7.020.003.00-20 Кнопка наружная
22 7.020.003.00-21 Винт
23 7.020.003.00-22 Кабельный прижим
24 7.020.003.00-23 Сетевой шнур
25 7.020.003.00-24 Задняя крышка
26 7.020.003.00-25 Защитное стекло
27 7.020.003.00-26 Кнопка наружная
28 7.020.003.00-27 Электронный блок
29 7.020.003.00-28 Винт
30 7.020.003.00-29 Винт
31 7.020.003.00-30 Корпус, правая часть
32 7.020.003.00-31 Корпус, левая часть

Узнать стоимость запчастей к техническому фену WATT WHP-2030 (7.020.003.00), а также к другому инструменту вы можете по этой ссылке.
