Деталировка (схема разборки) технического фена WATT WHP-2020 (артикул 7.020.002.11)

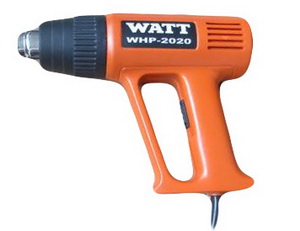

Фен технический WATT WHP-2020 (7.020.002.11)

Деталировка на фен технический WATT WHP-2020 (7.020.002.11)

Номер на картинке Артикул Наименование детали
1 7.020.002.11-1 Правый корпус
2 7.020.002.11-2 Левый корпус
3 7.020.002.11-3 Пластиковая трубка
4 7.020.002.11-4 Сетевой кабель
5 7.020.002.11-5 Выключатель
6 7.020.002.11-6 Двигатель
7 7.020.002.11-7 Корпус
8 7.020.002.11-8 Крыльчатка
10 7.020.002.11-10 Кольцо пластиковое
11 7.020.002.11-11 Плата управления
12 7.020.002.11-12 Стальная трубка
13 7.020.002.11-13 Прокладка бумажная
14 7.020.002.11-14 Нагревательный элемент
15 7.020.002.11-15 Кольцо стальное
16 7.020.002.11-16 Кабельный зажим
17 7.020.002.11-17 Клемная колодка
18 7.020.002.11-18 Винт
19 7.020.002.11-19 Винт
20 7.020.002.11-20 Винт
21 7.020.002.11-21 Винт

Узнать стоимость запчастей к техническому фену WATT WHP-2020 (7.020.002.11), а также к другому инструменту вы можете по этой ссылке.
