Деталировка (схема разборки) технического фена WATT WHP-2000 (артикул 7.020.000.00)

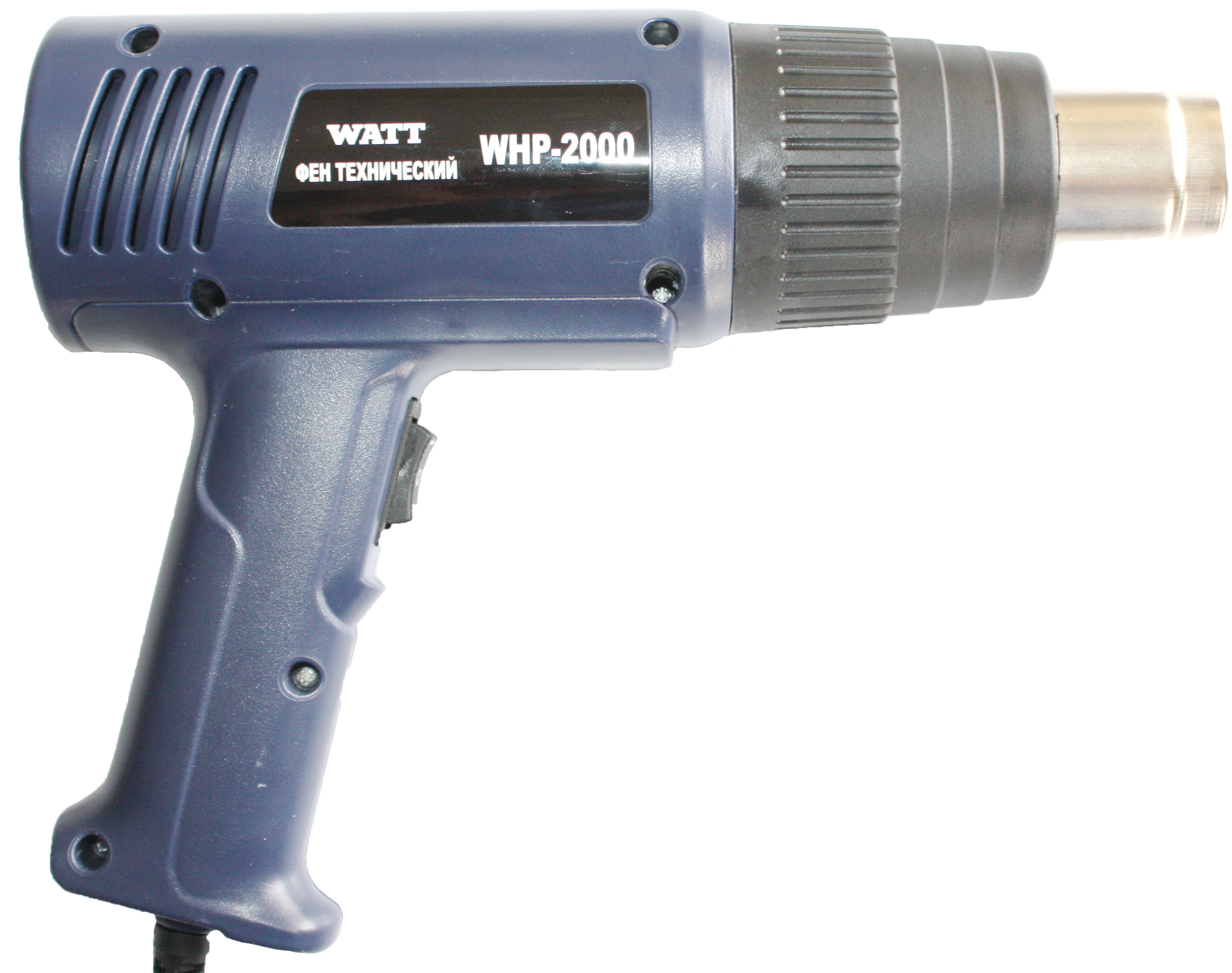

Фен технический WATT WHP-2000 (7.020.000.00)

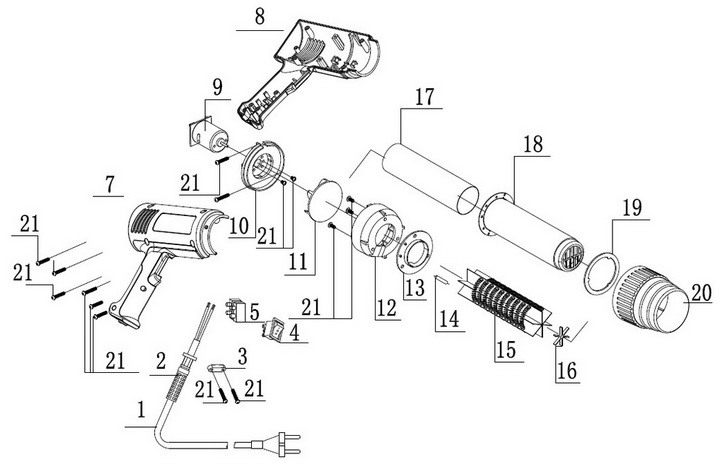

Деталировка на фен технический WATT WHP-2000 (7.020.000.00)

Номер на картинке Артикул Наименование детали
1 7.020.000.00-1 Сетевой кабель с вилкой
2 7.020.000.00-2 Защитный кожух кабеля
3 7.020.000.00-3 Фиксатор кабеля
4 7.020.000.00-4 Выключатель
5 7.020.000.00-5 Клемная колодка
7 7.020.000.00-7 Правая часть корпуса
8 7.020.000.00-8 Левая часть корпуса
9 7.020.000.00-9 Двигатель
10 7.020.000.00-10 Корпус
11 7.020.000.00-11 Крыльчатка
12 7.020.000.00-12 Корпус крыльчатки
13 7.020.000.00-13 Кольцо
14 7.020.000.00-15 Нагревательный элемент
15
16
17 7.020.000.00-17 Трубка
18 7.020.000.00-18 Стальная трубка
19 7.020.000.00-19 Кольцо
20 7.020.000.00-20 Пластиковая трубка
21 7.020.000.00-21 Винт
