Деталировка (схема разборки) технического фена WATT WHP-2000 (артикул 7.020.002.00)

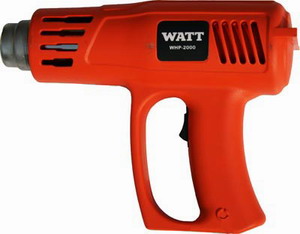

Фен технический WATT WHP-2000 (7.020.002.00)

Деталировка на фен технический WATT WHP-2000 (7.020.002.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 7.020.002.00-01 Винт
2 7.020.002.00-02 Корпус, правая часть
3 7.020.002.00-03 Кольцо
4 7.020.002.00-04 Сопло
5 7.020.002.00-05 Нагревательный элемент
6 7.020.002.00-06 Фиксатор
7 7.020.002.00-07 Вставка
8 7.020.002.00-08 Держатель
9 7.020.002.00-09 Держатель двигателя
10 7.020.002.00-10 Крыльчатка
11 7.020.002.00-11 Двигатель
12 7.020.002.00-12 Печатная плата
13 7.020.002.00-13 Корпус, левая часть
14 7.020.002.00-14 Кнопка
15 7.020.002.00-15 Терминальный блок
16 7.020.002.00-16 Кабельный прижим
17 7.020.002.00-17 Винт
18 7.020.002.00-18 Сетевой шнур
19 7.020.002.00-19 Обкладка кабеля
20 7.020.002.00-20 Кольцо
21 7.020.002.00-21 Скоба

Узнать стоимость запчастей к техническому фену WATT WHP-2000 (7.020.002.00), а также к другому инструменту вы можете по этой ссылке.
