Деталировка (схема разборки) эксцентриковой шлифовальной машины WATT WES-125 (артикул 4.550.125.00)

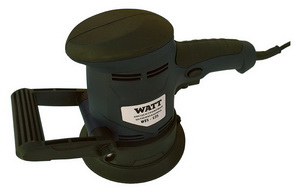

Эксцентриковая шлифовальная машина WATT WES-125 (4.550.125.00)

Деталировка на эксцентриковую шлифовальную машину WATT WES-125 (4.430.125.00)

Номер на картинке Артикул Наименование детали
1 4.550.125.00-1 Винт
2 4.550.125.00-2 Гайка
3 4.550.125.00-3 Кольцо улавливателя пыли
4 4.550.125.00-4 Винт
5 4.550.125.00-5 Шайба
6 4.550.125.00-6 Шлифовальный круг d=125
7 4.550.125.00-7 Подошва
8 4.550.125.00-8 Гайка
9 4.550.125.00-9 Шайба пружинная
10 4.550.125.00-10 Шайба
11 4.550.125.00-11 Гнездо подшипника
12 4.550.125.00-12 Подшипник
13 4.550.125.00-13 Стопорное кольцо
14 4.550.125.00-14 Крыльчатка алюминиевая
15 4.550.125.00-15 Подшипник
16 4.550.125.00-16 Статор
17 4.550.125.00-17 Крыльчатка
18 4.550.125.00-18 Ротор
19 4.550.125.00-19 Заглушка щеткодержателя
20 4.550.125.00-20 Угольные щетки
21 4.550.125.00-21 Держатель угольных щеток
22 4.550.125.00-22 Подшипник
23 4.550.125.00-23 Нижняя левая часть корпуса
24 4.550.125.00-24 Левая часть корпуса
25 4.550.125.00-25 Гайка
26 4.550.125.00-26 Фиксатор ручки
27 4.550.125.00-27 Ручка
28 4.550.125.00-28 Болт
29 4.550.125.00-29 Винт
30 4.550.125.00-30 Правая часть корпуса
31 4.550.125.00-31 Правая нижняя часть корпуса
32 4.550.125.00-32 Винт
33 4.550.125.00-33 Соединитель для пылесборника
34 4.550.125.00-34 Рамка для пылесборника
35 4.550.125.00-35 Пылесборник тканевый
36 4.550.125.00-36 Катушка индуктивности
37 4.550.125.00-37 Выключатель
38 4.550.125.00-38 Конденсатор
39 4.550.125.00-39 Уплотнитель кабеля
40 4.550.125.00-40 Саморез
41 4.550.125.00-41 Защитный кожух кабеля
42 4.550.125.00-42 Сетевой кабель с вилкой

Узнать стоимость запчастей к эксцентриковой шлифовальной машине WATT WES-125 (4.550.125.00), а также к другому инструменту вы можете по этой ссылке.
