Деталировка (схема разборки) эксцентриковой шлифовальной машины WATT WES-125 (артикул 4.380.125.00)

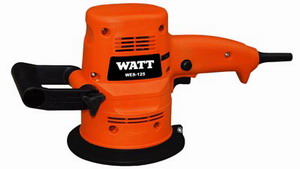

Эксцентриковая шлифовальная машина WATT WES-125 (4.380.125.00)

Деталировка на эксцентриковую шлифовальную машину WATT WES-125 (4.380.125.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.380.125.00-01 Корпус, левая часть
2 4.380.125.00-02 Шайба
3 4.380.125.00-03 Фиксатор
4 4.380.125.00-04 Гайка
5 4.380.125.00-05 Печатная плата
6 4.380.125.00-06 Статор
7 4.380.125.00-07 Подшипник
8 4.380.125.00-08 Ротор
9 4.380.125.00-09 Подшипник
10 4.380.125.00-10 Винт
11 4.380.125.00-11 Пружинная шайба
12 4.380.125.00-12 Шайба
13 4.380.125.00-13 Подшипник
14 4.380.125.00-14 Пластина
15 4.380.125.00-15 Гнездо подшипника
16 4.380.125.00-16 Крыльчатка
17 4.380.125.00-17 Капюшон
18 4.380.125.00-18 Шайба
19 4.380.125.00-19 Шайба
20 4.380.125.00-20 Винт
21 4.380.125.00-21 Подошва
22 4.380.125.00-22 Сетевой шнур
23 4.380.125.00-23 Обкладка кабеля
24 4.380.125.00-24 Кабельный прижим
25 4.380.125.00-25 Винт
26 4.380.125.00-26 Держатель пылесборника
27 4.380.125.00-27 Мешок пылесборника
28 4.380.125.00-28 Винт
29 4.380.125.00-29 Болт
30 4.380.125.00-30 Корпус, правая часть
31 4.380.125.00-31 Кнопка
32 4.380.125.00-32 Конденсатор
33 4.380.125.00-33 Щетки
34 4.380.125.00-34 Дополнительная рукоятка

Узнать стоимость запчастей к эксцентриковой шлифовальной машине WATT WES-125 (4.380.125.00), а также к другому инструменту вы можете по этой ссылке.
