Деталировка (схема разборки) ударной дрели WATT WSM-800 (артикул 2.800.013.23)

Дрель WATT WSM-800 (2.800.013.23)

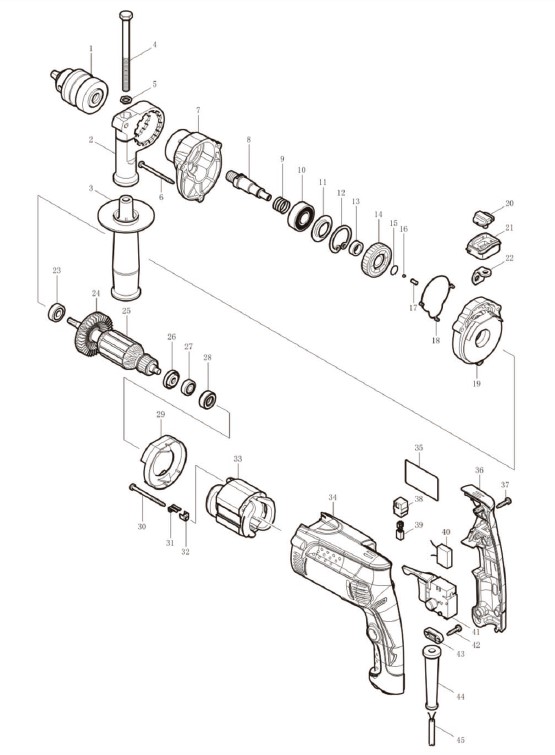

Деталировка на ударную дрель WATT WSM-800 (2.800.013.23)

Номер на картинке Артикул Наименование детали
1 2.800.013.23-01 Патрон в сборе
2 2.800.013.23-02 Крепление дополнительной рукоятки
3 2.800.013.23-03 Дополнительная рукоятка
4 2.800.013.23-04 Винт M8x110
5 2.800.013.23-05 Шайба
6 2.800.013.23-06 Винт 4×30
7 2.800.013.23-07 Корпус редуктора
8 2.800.013.23-08 Вал
9 2.800.013.23-09 Пружина 16
10 2.800.013.23-10 Подшипник 6202DDW
11 2.800.013.23-11 Пружина 19
12 2.800.013.23-12 Стопорное кольцо 35
13 2.800.013.23-13 Кольцо 12
14 2.800.013.23-14 Шестерня
15 2.800.013.23-15 Стопорное кольцо 12
16 2.800.013.23-16 Шарик стальной 3,5
17 2.800.013.23-17 Штифт 4
18 2.800.013.23-18 Прокладка
19 2.800.013.23-19 Крышка корпуса редуктора
20 2.800.013.23-20 Переключатель режима
21 2.800.013.23-21 Основание механизма переключения режима
22 2.800.013.23-22 Механизм переключения режима
23 2.800.013.23-23 Подшипник 608LLB
24 2.800.013.23-24 Крыльчатка
25 2.800.013.23-25 Ротор
26 2.800.013.23-26 Шайба
27 2.800.013.23-27 Подшипник 607LLB
28 2.800.013.23-28 Кольцо 19
29 2.800.013.23-29 Защита статора
30 2.800.013.23-30 Винт 4×55
31 2.800.013.23-31 Фиксатор
32 2.800.013.23-32 Изоляция
33 2.800.013.23-33 Статор
34 2.800.013.23-34 Корпус
35 2.800.013.23-35 Шильда
36 2.800.013.23-36 Часть корпуса
37 2.800.013.23-37 Винт 4×18
38 2.800.013.23-38 Щеткодержатель
39 2.800.013.23-39 Щетки угольные 5×8
40 2.800.013.23-40 Конденсатор
41 2.800.013.23-41 Кнопка
42 2.800.013.23-42 Винт 4×18
43 2.800.013.23-43 Держатель кабеля
44 2.800.013.23-44 Защита кабеля
45 2.800.013.23-45 Сетевой кабель

Узнать стоимость запчастей к ударной дрели WATT WSM-800 (2.800.013.23), а также к другому инструменту вы можете по этой ссылке.
