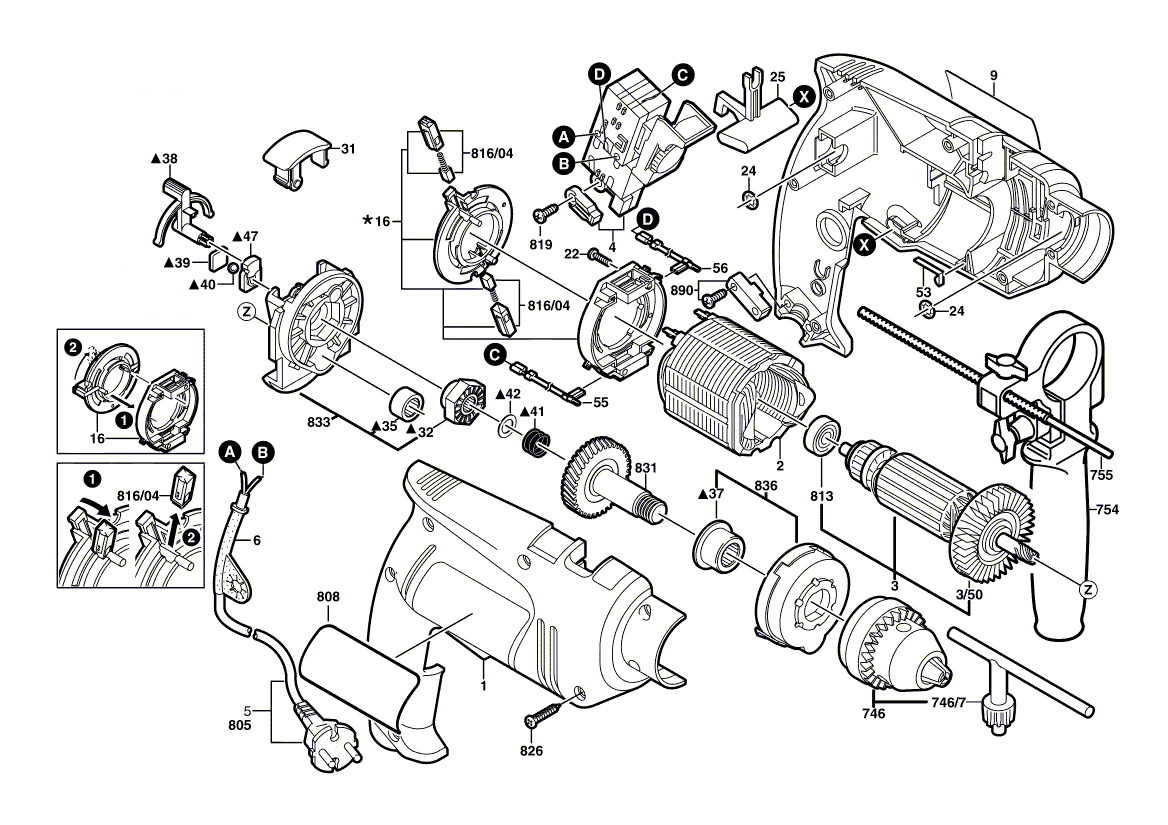

Деталировка (схема разборки) ударной дрели WATT WSM-750 (артикул 2.750.013.10)

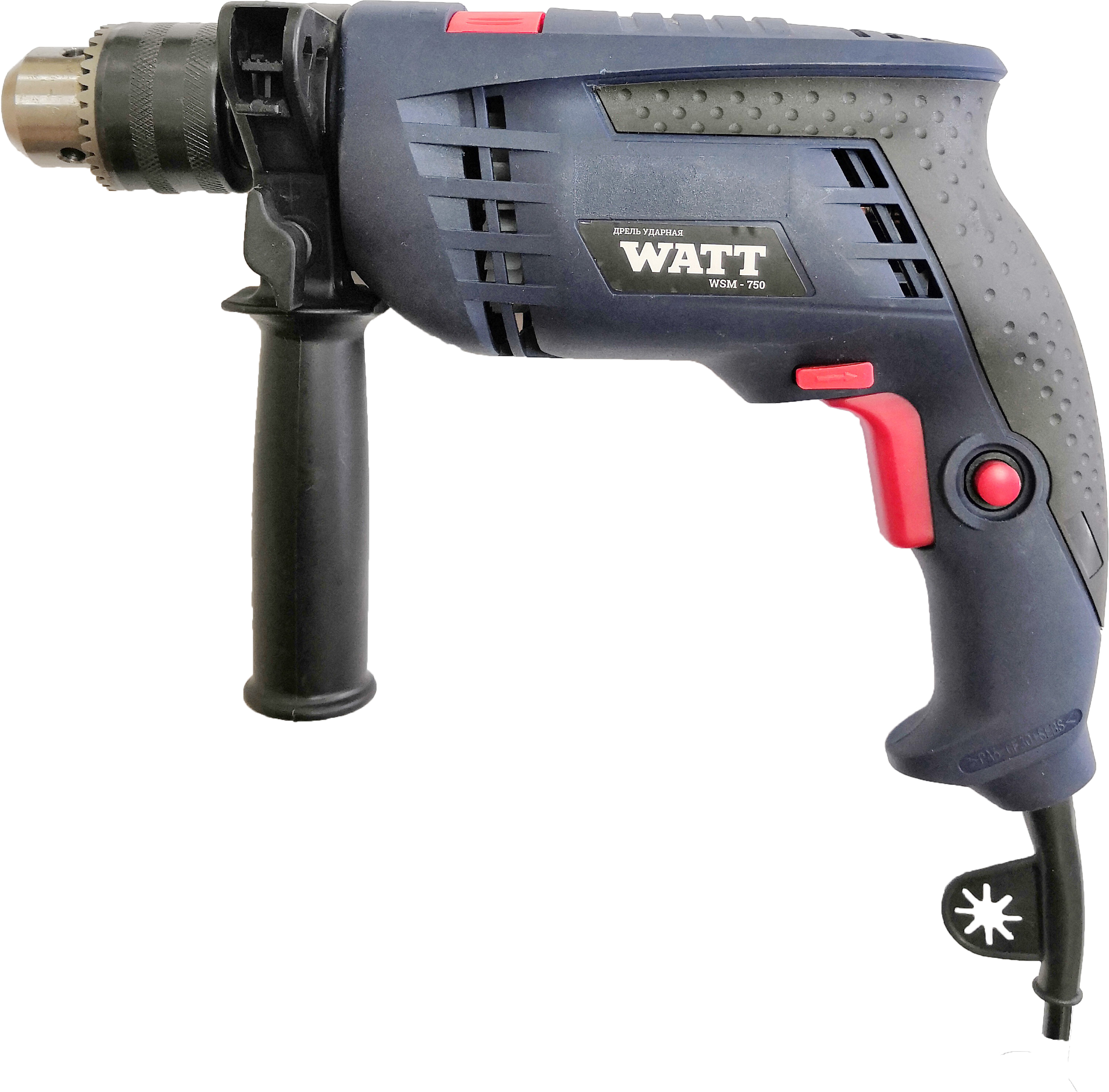

Дрель WATT WSM-750 (2.750.013.10)

Деталировка на дрель WATT WSM-750 (2.750.013.10)

Номер на картинке Артикул Наименование детали
1 2.750.013.10-01 Правая часть корпуса
2 2.750.013.10-02 Статор
3 2.750.013.10-03 Ротор
3/50 2.750.013.10-03/50 Крыльчатка
4 2.750.013.10-04 Кнопка включения
5 2.750.013.10-05 Сетевой кабель
6 2.750.013.10-06 Защита кабеля
9 2.750.013.10-09 Левая часть корпуса
16 2.750.013.10-16 Щеткодержатель
22 2.750.013.10-22 Винт
24 2.750.013.10-24 Кольцо
25 2.750.013.10-25 Кнопка реверса
31 2.750.013.10-31 Заглушка
32 2.750.013.10-32 Храповой диск
35 2.750.013.10-35 Игольчатый подшипник
37 2.750.013.10-37 Втулка
38 2.750.013.10-38 Делительный диск
39 2.750.013.10-39 Пластина нажимная
40 2.750.013.10-40 Шарик
41 2.750.013.10-41 Пружина
42 2.750.013.10-42 Кольцо
47 2.750.013.10-47 Деталь
53 2.750.013.10-53 Скоба
56 2.750.013.10-56 Провод
746 2.750.013.10-746 Патрон
746/7 2.750.013.10-746/7 Ключ патрона
754 2.750.013.10-754 Дополнительная ручка
755 2.750.013.10-755 Упор глубины
805 2.750.013.10-805 Сетевой кабель с вилкой
808 2.750.013.10-808 Шильда
813 2.750.013.10-813 Подшипник
816-04 2.750.013.10-816/4 Щетки угольные
819 2.750.013.10-819 Винт
826 2.750.013.10-826 Винт
831 2.750.013.10-831 Шестерня
833 2.750.013.10-833 Комплект деталей
836 2.750.013.10-836 Крышка редуктора
890 2.750.013.10-890 Крепежный комплект

Узнать стоимость запчастей к ударной дрели WATT WSM-750 (2.750.013.10), а также к другому инструменту вы можете по этой ссылке.
