Деталировка (схема разборки) ударной дрели WATT WSM-600 (артикул 2.600.010.10)

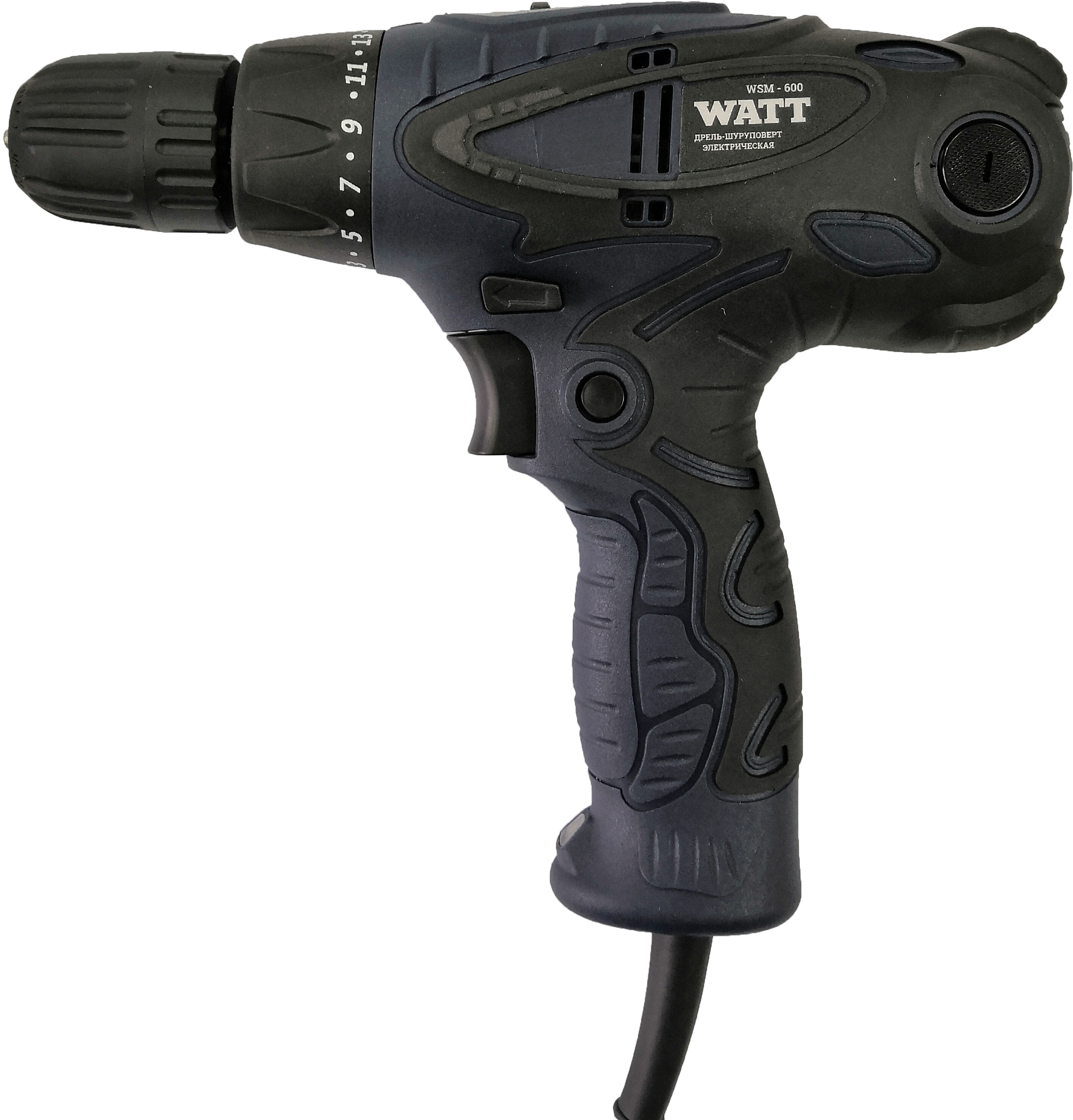

Дрель ударная WATT WSM-600 (2.600.010.10)

Деталировка на дрель ударную WATT WSM-600 (2.600.010.10)

Номер на картинке Артикул Наименование детали
1 2.600.010.10-01 Сетевой кабель с вилкой
2 2.600.010.10-02 Защита кабеля
3 2.600.010.10-03 Левая часть корпуса
4 2.600.010.10-04 Винт ST4x12
5 2.600.010.10-05 Кабельный прижим
6 2.600.010.10-06 Индикатор кожуха
7 2.600.010.10-07 Конденсатор
8 2.600.010.10-08 Кнопка
9 2.600.010.10-09 Переключатель реверса
10 2.600.010.10-10 Винт ST3x16
11 2.600.010.10-11 Правая часть корпуса
12 2.600.010.10-12 Заглушка щеткодержателя
13 2.600.010.10-13 Щетки
14 2.600.010.10-14 Щеткодержатель
15 2.600.010.10-15 Основание щеткодержателя
16 2.600.010.10-16 Статор
17 2.600.010.10-17 Подшипник 626
18 2.600.010.10-18 Ротор
19 2.600.010.10-19 Подшипник 608
20 2.600.010.10-20 Шайба
21 2.600.010.10-21 Переключатель скорости
22 2.600.010.10-22 Основание переключателя скоростей
23 2.600.010.10-23 Редуктор в сборе
24 2.600.010.10-24 Патрон
25 2.600.010.10-25 Винт патрона M5x25

Узнать стоимость запчастей к дрели ударной WATT WSM-600 (2.600.010.10), а также к другому инструменту вы можете по этой ссылке.
