Деталировка (схема разборки) ударной дрели WATT WSM-560 (артикул 2.560.013.23)

Дрель ударная WATT WSM-560 (2.560.013.23)

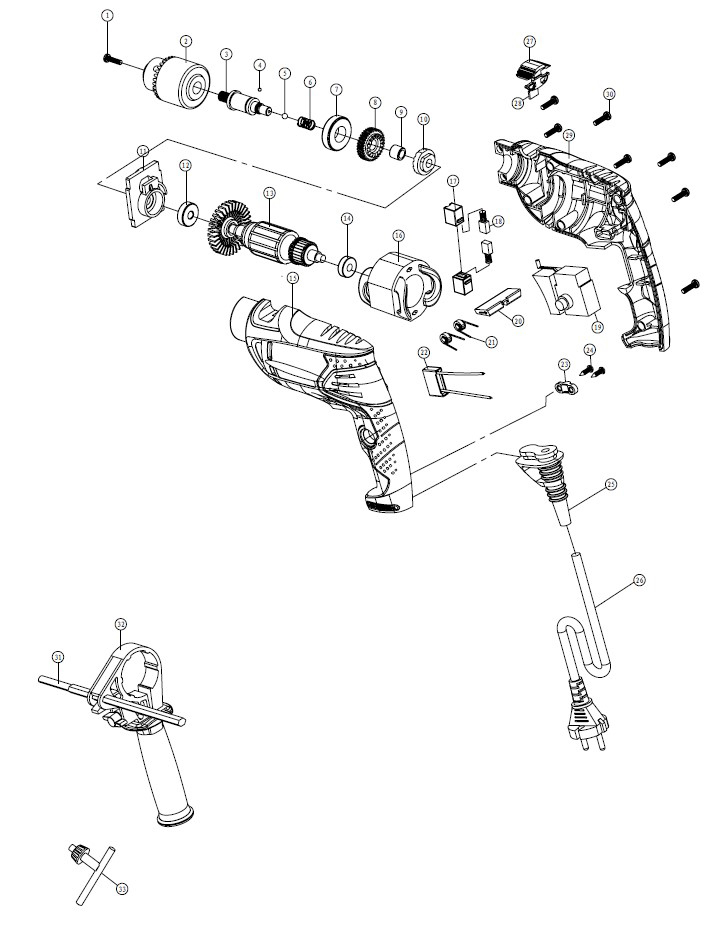

Деталировка на дрель ударную WATT WSM-560 (2.560.013.23)

Номер на картинке Артикул Наименование детали
1 2.560.013.23-01 Винт патрона M5x20
2 2.560.013.23-02 Патрон зубчатый
3 2.560.013.23-03 Выходной вал
4 2.560.013.23-04 Шарик 3
5 2.560.013.23-05 Шарик 5
6 2.560.013.23-06 Пружина
7 2.560.013.23-07 Подшипник
8 2.560.013.23-08 Шестерня
9 2.560.013.23-09 Игольчатый подшипник
10 2.560.013.23-10 Ударный блок
11 2.560.013.23-11 Кронштейн
12 2.560.013.23-12 Подшипник 608
13 2.560.013.23-13 Ротор
14 2.560.013.23-14 Подшипник 626
15 2.560.013.23-15 Корпус, левая часть
16 2.560.013.23-16 Статор
17 2.560.013.23-17 Щеткодержатели
18 2.560.013.23-18 Щетки 5x8x12 mm
19 2.560.013.23-19 Кнопка
20 2.560.013.23-20 Переключатель реверса
21 2.560.013.23-21 Индуктивность
22 2.560.013.23-22 Конденсатор
23 2.560.013.23-23 Держатель кабеля
24 2.560.013.23-24 Винт ST4x12
25 2.560.013.23-25 Защита кабеля
26 2.560.013.23-26 Сетевой кабель
27 2.560.013.23-27 Переключатель режимов
28 2.560.013.23-28 Механизм переключателя
29 2.560.013.23-29 Корпус, правая часть
30 2.560.013.23-30 Винт ST4x15
31 2.560.013.23-31 Глубинометр
32 2.560.013.23-32 Дополнительная рукоятка
33 2.560.013.23-33 Ключ патрона

Узнать стоимость запчастей к дрели ударной WATT WSM-560 (2.560.013.23), а также к другому инструменту вы можете по этой ссылке.
