Деталировка (схема разборки) ударной дрели WATT WSM-550 (артикул 2.550.010.00)

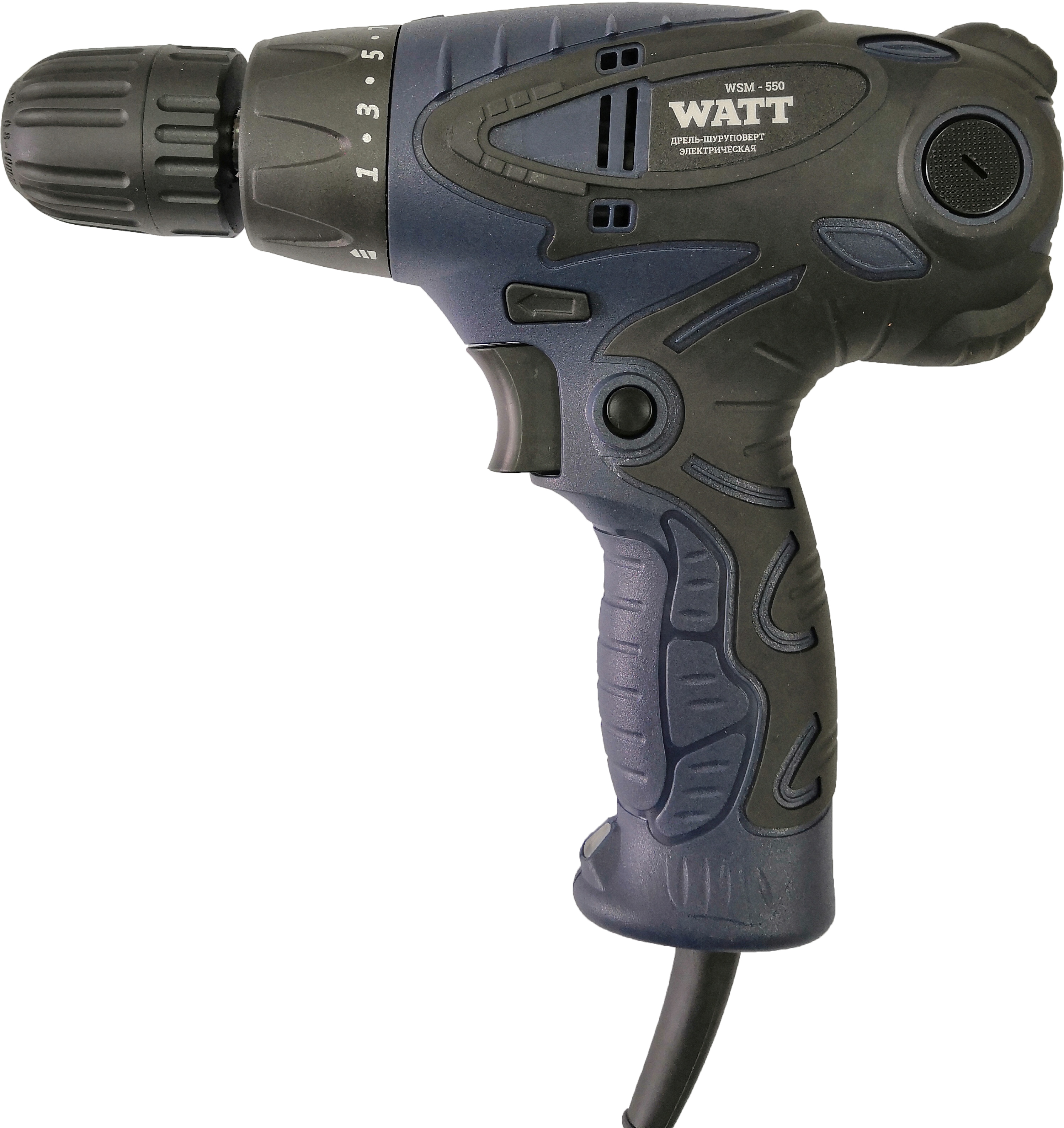

Дрель ударная WATT WSM-550 (2.550.010.00)

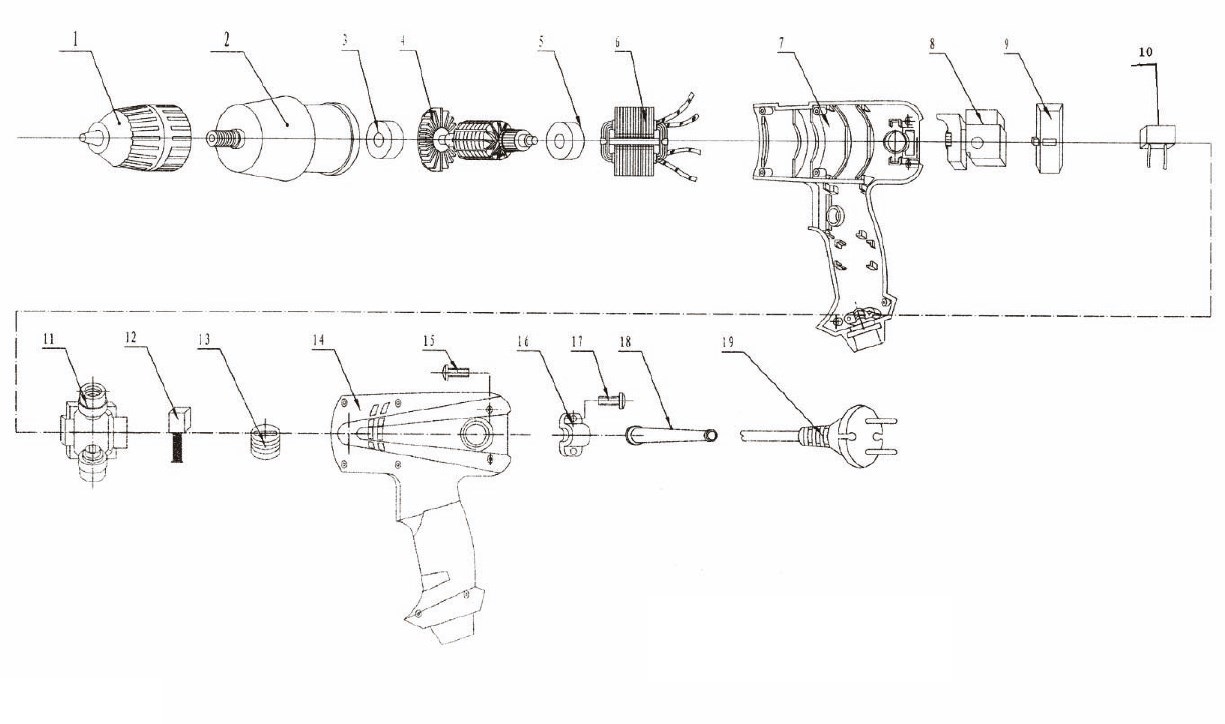

Деталировка на дрель ударную WATT WSM-550 (2.550.010.00)

Номер на картинке Артикул Наименование детали
1 2.550.010.00-01 Патрон
2 2.550.010.00-02 Редуктор в сборе
3 2.550.010.00-03 Подшипник 608
4 2.550.010.00-04 Ротор
5 2.550.010.00-05 Подшипник 626
6 2.550.010.00-06 Статор
7 2.550.010.00-07 Левая часть корпуса
8 2.550.010.00-08 Кнопка
9 2.550.010.00-09 Переключатель реверса
10 2.550.010.00-10 Конденсатор
11 2.550.010.00-11 Щеткодержатель
12 2.550.010.00-12 Щетки
13 2.550.010.00-13 Заглушка щеткодержателя
14 2.550.010.00-14 Правая часть корпуса
15 2.550.010.00-15 Винт 3×14
16 2.550.010.00-16 Кабельный прижим
17 2.550.010.00-17 Винт 4×14
18 2.550.010.00-18 Защита кабеля
19 2.550.010.00-19 Сетевой кабель с вилкой

Узнать стоимость запчастей к дрели ударной WATT WSM-550 (2.550.010.00), а также к другому инструменту вы можете по этой ссылке.
