Деталировка (схема разборки) дрели WATT WSM-250 (артикул 1.250.018.00)

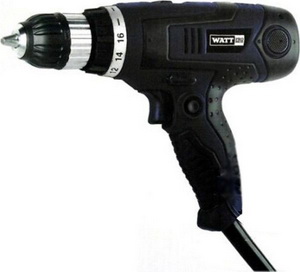

Дрель WATT WSM-250 (1.250.018.00)

Деталировка на дрель WATT WSM-250 (1.250.018.00)

Номер на рисунке Артикул Наименование
1 1.250.018.00-001 Болт
2 1.250.018.00-002 Сверлильный патрон
3 1.250.018.00-003 Муфта
4 1.250.018.00-004 Вал
5 1.250.018.00-005 Подшипник
6 1.250.018.00-006 Пружинное кольцо
7 1.250.018.00-007 Вставка
8 1.250.018.00-008 Пружина
9 1.250.018.00-009 Шайба
10 1.250.018.00-010 Шарик
11 1.250.018.00-011 Корпус редуктора, передняя часть
12 1.250.018.00-012 Подшипник
13 1.250.018.00-013 Шестерня солнечная (А)
14 1.250.018.00-014 Шестерня планетарная (А)
15 1.250.018.00-015 Шестерня коронная (эпицикл) (А)
16 1.250.018.00-016 Шайба
17 1.250.018.00-017 Корпус редутора, задняя часть
18 1.250.018.00-018 Винт
19 1.250.018.00-019 Винт
20 1.250.018.00-020 Шестерня солнечная (В)
21 1.250.018.00-021 Шестерня планетарная (В)
22 1.250.018.00-022 Винт
23 1.250.018.00-023 Кольцо
24 1.250.018.00-024 Шестерня внутренняя
25 1.250.018.00-025 Шестерня солнечная (С)
26 1.250.018.00-026 Шестерня планетарная (С)
27 1.250.018.00-027 Шестерня коронная (эпицикл) (С)
28 1.250.018.00-028 Кольцо
29 1.250.018.00-029 Крышка корпуса редуктора
30 1.250.018.00-030 Кольцо
31 1.250.018.00-031 Подшипник
32 1.250.018.00-032 Шестерня
33 1.250.018.00-033 Якорь
34 1.250.018.00-034 Подшипник
35 1.250.018.00-035 Заглушка
36 1.250.018.00-036 Щеткодержатель
37 1.250.018.00-037 Провод
38 1.250.018.00-038 Щетки
39 1.250.018.00-039 Каркас щеточный
40 1.250.018.00-040 Штифт
41 1.250.018.00-041 Винт
42 1.250.018.00-042 Кнопка переключения скоростей
43 1.250.018.00-043 Пружина
44 1.250.018.00-044 Скоба переключения скоростей
45 1.250.018.00-045 Корпус
46 1.250.018.00-046 Крючок
47 1.250.018.00-047 Кнопка пуска
48 1.250.018.00-048 Конденсатор
49 1.250.018.00-049 Сетевой шнур
50 1.250.018.00-050 Индуктивность
51 1.250.018.00-051 Винт
52 1.250.018.00-052 Пружина
53 1.250.018.00-053 Переключатель направления вращения
54 1.250.018.00-054 Обкладка кабеля
