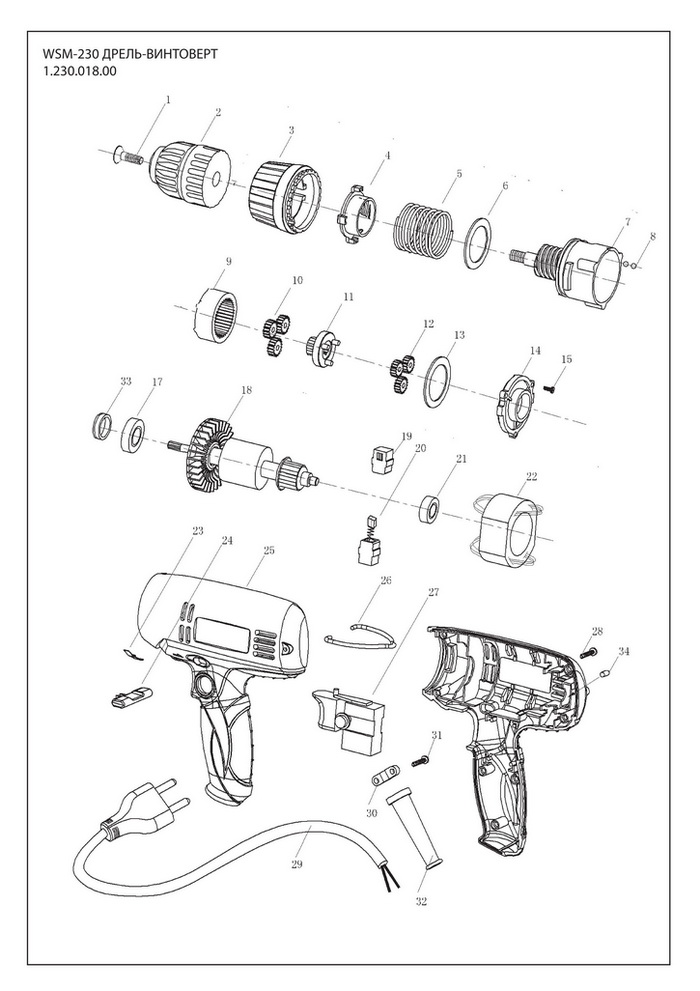

Деталировка (схема разборки) сетевой дрели WATT WSM-230 (артикул 1.230.018.00)

Дрель WATT WSM-230 (1.230.018.00)

Деталировка на дрель WATT WSM-230 (2.230.018.00)

Номер на рисунке Артикул Описание
1 1.230.018.00-001 Болт
2 1.230.018.00-002 Патрон сверлильный
3 1.230.018.00-003 Муфта
4 1.230.018.00-004 Вставка
5 1.230.018.00-005 Пружина
6 1.230.018.00-006 Шайба
7 1.230.018.00-007 Корпус редутора
8 1.230.018.00-008 Шарик
9 1.230.018.00-009 Шестерня коронная (эпицикл)
10 1.230.018.00-010 Шестерня планетарная (А)
11 1.230.018.00-011 Шестерня солнечная
12 1.230.018.00-012 Шестерня планетарная (В)
13 1.230.018.00-013 Шайба
14 1.230.018.00-014 Крышка редуктора
15 1.230.018.00-015 Винт
16 1.230.018.00-016
17 1.230.018.00-017 Подшипник 608
18 1.230.018.00-018 Ротор
19 1.230.018.00-019 Щеткодержатель
20 1.230.018.00-020 Щетки
21 1.230.018.00-021 Подшипник 626
22 1.230.018.00-022 Статор
23 1.230.018.00-023 Пружина
24 1.230.018.00-024 Переключатель направления вращения
25 1.230.018.00-025 Корпус, левая часть
26 1.230.018.00-026 Крючок
27 1.230.018.00-027 Кнопка пуска
28 1.230.018.00-028 Винт
29 1.230.018.00-029 Сетевой шнур
30 1.230.018.00-030 Кабельный прижим
31 1.230.018.00-031 Винт
32 1.230.018.00-032 Обкладка кабеля
