Деталировка (схема разборки) ударной дрели WATT WSM-1010 (артикул 2.010.013.00)

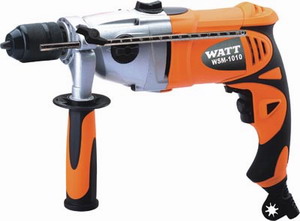

Дрель WATT WSM-1010 (2.010.013.00)

Деталировка на ударную дрель WATT WSM-1010 (2.010.013.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 2.010.013.00-001 Винт
2 2.010.013.00-002 Сверлильный патрон
3 2.010.013.00-003 Стопорное кольцо
4 2.010.013.00-004 Шайба
5 2.010.013.00-005 Шайба
6 2.010.013.00-006 Сальник
7 2.010.013.00-007 Вал
8 2.010.013.00-008 Шарик
9 2.010.013.00-009 Подшипник
10 2.010.013.00-010 Шестерня
11 2.010.013.00-011 Шестерня
12 2.010.013.00-012 Винт
13 2.010.013.00-013 Корпус редуктора
14 2.010.013.00-014 Шестерня большая
15 2.010.013.00-015 Подшипник
16 2.010.013.00-016 Подшипник
17 2.010.013.00-017 Кнопка переключения режимов
18 2.010.013.00-018 Пружина
19 2.010.013.00-019 Шарик
20 2.010.013.00-020 Крышка редуктора
21 2.010.013.00-021 Шайба
22 2.010.013.00-022 Подшипник
23 2.010.013.00-023 Стопорное кольцо
24 2.010.013.00-024 Ротор
25 2.010.013.00-025 Подшипник
26 2.010.013.00-026 Кольцо
27 2.010.013.00-027 Демпфер
28 2.010.013.00-028 Винт
29 2.010.013.00-029 Статор
30 2.010.013.00-030 Шильдик
31 2.010.013.00-031 Винт
32 2.010.013.00-032 Винт
33 2.010.013.00-033 Винт
34 2.010.013.00-034 Рукоятка, правая часть
35 2.010.013.00-035 Шильдик
36 2.010.013.00-036 Щетки
37 2.010.013.00-037 Щеткодержатель
38 2.010.013.00-038 Корпус, средняя часть
39 2.010.013.00-039 Пружина
40 2.010.013.00-040 Шильдик
41 2.010.013.00-041 Индуктивность
42 2.010.013.00-042 Кнопка
43 2.010.013.00-043 Конденсатор
44 2.010.013.00-044 Стекло
45 2.010.013.00-045 Светодиод
46 2.010.013.00-046 Винт
47 2.010.013.00-047 Кабельный прижим
48 2.010.013.00-048 Рукоятка, левая часть
49 2.010.013.00-049 Обкладка кабеля
50 2.010.013.00-050 Кабель
51 2.010.013.00-051 Дополнительная рукоятка
52 2.010.013.00-052 Упор
53 2.010.013.00-053 Держатель рукоятки
54 2.010.013.00-054 Гайка
55 2.010.013.00-055 Болт
