Деталировка (схема разборки) бензопилы WATT WT-1840 (артикул 11.018.040.10)

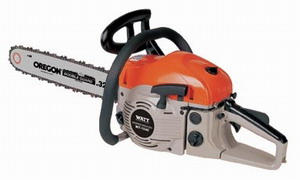

Бензопила WATT WT-1840 (11.018.040.10)

Выберите раздел деталировки:

1. Корпус

2. Двигатель

1. Корпус бензопилы WATT WT-1840

Деталировка на корпус бензопилы WATT WT-1840 (11.018.040.10)

Номер детали на картинке Артикул Наименование
93 11.018.040.10-093 Фиксатор крышки
94 11.018.040.10-094 Шайба
95 11.018.040.10-095 Крышка воздушного фильтра
96 11.018.040.10-096 Вставка
97 11.018.040.10-097 Крышка верхняя
98 11.018.040.10-098 Винт М5х16
99 11.018.040.10-099 Приемник
100 11.018.040.10-100 Винт T4.8×16
101 11.018.040.10-101 Основание пружины
102 11.018.040.10-102 Пружина
103 11.018.040.10-103 Блок регулировки холостого хода
104 11.018.040.10-104 Винт ST4.8×16
105 11.018.040.10-105 Передняя рукоятка
106 11.018.040.10-106
107 11.018.040.10-107
108 11.018.040.10-108 Крышка стартера
109 11.018.040.10-109 Шнур стартера
110 11.018.040.10-110 Вставка регулировки оборотов
111 11.018.040.10-111 Пружина стартера
112 11.018.040.10-112 Ручка стартера
113 11.018.040.10-113 Держатель пружины
114 11.018.040.10-114 Шкив стартера
115 11.018.040.10-115 Шайба 5x16x1
116 11.018.040.10-116 Крышка
117 11.018.040.10-117 Заглушка
118 11.018.040.10-118 Винт M5x16
119 11.018.040.10-119 Заглушка
120 11.018.040.10-120 Амортизатор
121 11.018.040.10-121 Крышка топливного бака
122 11.018.040.10-122 Шайба
123 11.018.040.10-123 Держатель крышки
124 11.018.040.10-124 Вставка
125 11.018.040.10-125
126 11.018.040.10-126
127 11.018.040.10-127 Топливный бак
128 11.018.040.10-128 Винт ST4.8×22
129 11.018.040.10-129 Блокиратор
130 11.018.040.10-130 Накладка на рукоятку
131 11.018.040.10-131 Курок
132 11.018.040.10-132 Пружина курка
133 11.018.040.10-133 Штифт 6х25
134 11.018.040.10-134 Крышка балансира
135 11.018.040.10-135
136 11.018.040.10-136 Вставка
137 11.018.040.10-137 Балансир
138 11.018.040.10-138 Топливопровод
139 11.018.040.10-139 Фиксатор топливопровода
140 11.018.040.10-140 Топливный фильтр
141 11.018.040.10-141 Натяжитель
142 11.018.040.10-142 Винт натяжителя
143 11.018.040.10-143 Шестерня натяжителя
144 11.018.040.10-144 Крышка
145 11.018.040.10-145 Винт ST4.2×10
146 11.018.040.10-146 Шайба
147 11.018.040.10-147 Кольцо Ø4
148 11.018.040.10-148 Шайба Ø6
149 11.018.040.10-149 Пружина
150 11.018.040.10-150 Ось
151 11.018.040.10-151 Крышка
152 11.018.040.10-152 Пыльник
153 11.018.040.10-153 Тормозной ремень
154 11.018.040.10-154 Направляющая
155 11.018.040.10-155 Гайка М8
156 11.018.040.10-156 Крышка, правая
157 11.018.040.10-157 Гайка
158 11.018.040.10-158 Пластина
159 11.018.040.10-159 Кольцо Ø4
160 11.018.040.10-160 Штифт
161 11.018.040.10-161 Кольцо Ø3
162 11.018.040.10-162 Защитный щиток
163 11.018.040.10-163 Штифт
164 11.018.040.10-164 Пружина
165 11.018.040.10-165 Пружина основная
166 11.018.040.10-166 Держатель пружины
167 11.018.040.10-167 Шифт 3х9
168 11.018.040.10-168 Тяга
169 11.018.040.10-169 Тяга основная
170 11.018.040.10-170 Пильная шина
171 11.018.040.10-171 Пильная цепь
172 11.018.040.10-172 Защитный кожух

2. Двигатель бензопилы WATT WT-1840

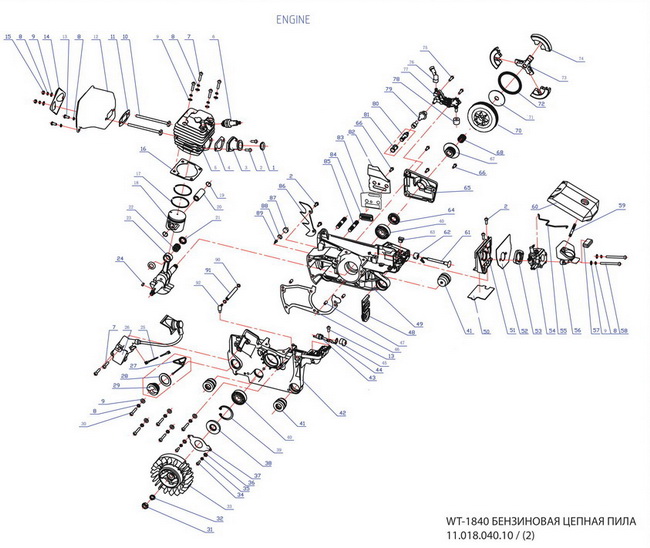

Деталировка на двигатель бензопилы WATT WT-1840 (11.018.040.10)

Номер детали на картинке Артикул Наименование
1 11.018.040.10-001 Кольцо
2 11.018.040.10-002 Винт М5х12
3 11.018.040.10-003 Воздухозаборник
4 11.018.040.10-004 Прокладка воздухозаборника
5 11.018.040.10-005 Цилиндр
6 11.018.040.10-006 Свеча зажигания
7 11.018.040.10-007 Винт М5х20
8 11.018.040.10-008 Пружинная шайба Ø5
9 11.018.040.10-009 Шайба Ø5
10 11.018.040.10-010 Болт глушителя
11 11.018.040.10-011 Прокладка глушителя
12 11.018.040.10-012 Глушитель
13 11.018.040.10-013 Винт М5х12
14 11.018.040.10-014 Крышка
15 11.018.040.10-015 Гайка М5
16 11.018.040.10-016 Прокладка цилиндра
17 11.018.040.10-017 Поршневое кольцо
18 11.018.040.10-018 Поршень
19 11.018.040.10-019 Стопорное кольцо
20 11.018.040.10-020 Поршневой палец
21 11.018.040.10-021 Кольцо
22 11.018.040.10-022 Игольчатый подшипник 11x15x12.5
23 11.018.040.10-023 Коленвал
24 11.018.040.10-024 Сегментная шпонка 3×3.5×10
25 11.018.040.10-025 Провод
26 11.018.040.10-026 Блок зажигания
27 11.018.040.10-027 Держатель пластиковый
28 11.018.040.10-028 Шайба
29 11.018.040.10-029 Крышка резервуара для масла
30 11.018.040.10-030 Винт М5х30
31 11.018.040.10-031 Гайка М8
32 11.018.040.10-032 Пружинная шайба Ø8
33 11.018.040.10-033 Маховик
34 11.018.040.10-034 Винт М4х8
35 11.018.040.10-035 Пружинная шайба Ø4
36 11.018.040.10-036 Шайба Ø4
37 11.018.040.10-037 Пластина
38 11.018.040.10-038 Сальник 15x35x4.5
39 11.018.040.10-039 Стопорное кольцо Ø35
40 11.018.040.10-040 Подшипник 6202
41 11.018.040.10-041 Амортизатор
42 11.018.040.10-042 Картер, левая часть
43 11.018.040.10-043 Кнопка гашения
44 11.018.040.10-044 Провод заземления
45 11.018.040.10-045 Вставка
46 11.018.040.10-046 Прокладка картера
47 11.018.040.10-047 Штифт 5х10
48 11.018.040.10-048 Пыльник
49 11.018.040.10-049 Картер, правая часть
50 11.018.040.10-050 Пластина
51 11.018.040.10-051 Держатель воздухозаборника
52 11.018.040.10-052 Прокладка
53 11.018.040.10-053 Фланец
54 11.018.040.10-054 Карбюратор
55 11.018.040.10-055 Штанга акселератора
56 11.018.040.10-056 Воздухозаборник
57 11.018.040.10-057 Вставка
58 11.018.040.10-058 Винт М5х52
59 11.018.040.10-059 Винт GM5-M5x30
60 11.018.040.10-060 Воздушный фильтр
61 11.018.040.10-061 Толкатель дросселя
62 11.018.040.10-062 Кольцо
63 11.018.040.10-063 Амортизатор
64 11.018.040.10-064 Сальник 15x28x4.5
65 11.018.040.10-065 Крышка масляного насоса
66 11.018.040.10-066 Винт М4х10
67 11.018.040.10-067 Червяк
68 11.018.040.10-068 Игольчатый подшипник 12x15x14.5
69 11.018.040.10-069
70 11.018.040.10-070 Муфта
71 11.018.040.10-071 Шайба
72 11.018.040.10-072 Пружина
73 11.018.040.10-073 Держатель
74 11.018.040.10-074 Башмак
75 11.018.040.10-075 Винт М4х14
76 11.018.040.10-076 Сопло
77 11.018.040.10-077 Масляный насос
78 11.018.040.10-078 Кольцо поролоновое
79 11.018.040.10-079 Маслопровод
80 11.018.040.10-080 Корпус масляного фильтра
81 11.018.040.10-081 Сетка масляного фильтра
82 11.018.040.10-082 Пластина
83 11.018.040.10-083 Приемник
84 11.018.040.10-084 Направляющая цепи
85 11.018.040.10-085 Винт AYM8-M8x28-8.8
86 11.018.040.10-086 Упор зубчатый
87 11.018.040.10-087 Вставка поролоновая
88 11.018.040.10-088 Стопорное кольцо
89 11.018.040.10-089 Сопло
90 11.018.040.10-090 Стопорное кольцо
91 11.018.040.10-091 Трубка
92 11.018.040.10-092 Сопло

Узнать стоимость запчастей к бензопиле WATT WT-1840 (11.018.040.10), а также к другому инструменту вы можете по этой ссылке.
