Деталировка (схема разборки) бензопилы WATT WT-1335 (артикул Z11.013.035.00)

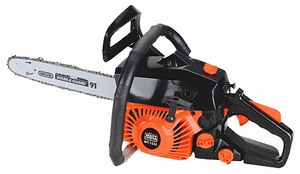

Бензопила WATT WT-1335 (11.013.035.00)

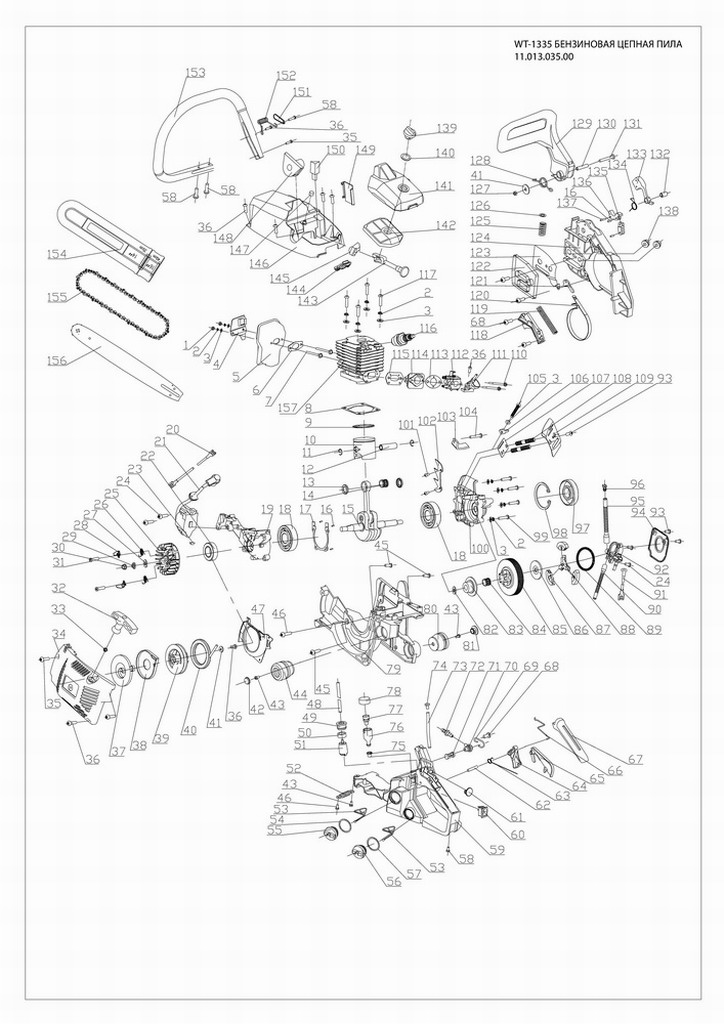

Деталировка на бензопилу WATT WT-1335 (11.013.035.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 11.013.035.00-001 Гайка М5
2 11.013.035.00-002 Пружинная шайба Ø5
3 11.013.035.00-003 Шайба Ø5
4 11.013.035.00-004 Крышка глушителя
5 11.013.035.00-005 Глушитель
6 11.013.035.00-006 Прокладка глушителя
7 11.013.035.00-007 Болт
8 11.013.035.00-008 Прокладка цилиндра
9 11.013.035.00-009 Поршневое кольцо
10 11.013.035.00-010 Поршень
11 11.013.035.00-011 Стопорное кольцо
12 11.013.035.00-012 Поршневой палец
13 11.013.035.00-013 Кольцо
14 11.013.035.00-014 Игольчатый подшипник 10х14х11
15 11.013.035.00-015 Коленчатый вал
16 11.013.035.00-016 Штифт 3х9
17 11.013.035.00-017 Прокладка коленвала
18 11.013.035.00-018 Подшипник 6201
19 11.013.035.00-019 Картер, левая часть
20 11.013.035.00-020 Провод
21 11.013.035.00-021 Блок зажигания
22 11.013.035.00-022 Сальник 12х22х7
23 11.013.035.00-023 Сегментная шпонка
24 11.013.035.00-024 Винт М4х14
25 11.013.035.00-025 Маховик
26 11.013.035.00-026 Пружина
27 11.013.035.00-027 Шайба Ø8
28 11.013.035.00-028 Кулачок
29 11.013.035.00-029 Пружинная шайба Ø8
30 11.013.035.00-030 Гайка М8
31 11.013.035.00-031 Винт
32 11.013.035.00-032 Ручка стартера
33 11.013.035.00-033 Втулка
34 11.013.035.00-034 Крышка стартера
35 11.013.035.00-035 Винт ST4.8×19
36 11.013.035.00-036 Винт ST4.8×16
37 11.013.035.00-037 Пружина стартера
38 11.013.035.00-038 Крышка пружины
39 11.013.035.00-039 Шкив стартера
40 11.013.035.00-040 Шнур стартера
41 11.013.035.00-041 Шайба Ø5
42 11.013.035.00-042 Заглушка
43 11.013.035.00-043 Винт ST5x16
44 11.013.035.00-044 Амортизатор
45 11.013.035.00-045 Винт М5х14
46 11.013.035.00-046 Винт М5х16
47 11.013.035.00-047 Крышка
48 11.013.035.00-048 Топливопровод
49 11.013.035.00-049 Основание топливопровода
50 11.013.035.00-050 База
51 11.013.035.00-051 Топливный фильтр
52 11.013.035.00-052 Пружина
53 11.013.035.00-053 Крючок
54 11.013.035.00-054 Шайба
55 11.013.035.00-055 Крышка топливного бака
56 11.013.035.00-056 Крышка резервуара для масла
57 11.013.035.00-057 Шайба
58 11.013.035.00-058 Винт ST4.8×25
59 11.013.035.00-059 Основание
60 11.013.035.00-060 Кнопка
61 11.013.035.00-061 Ручка
62 11.013.035.00-062 Штифт 6х24
63 11.013.035.00-063 Пружина
64 11.013.035.00-064 Кнопка газа
65 11.013.035.00-065 Кнопка блокиратора
66 11.013.035.00-066 Штанга акселератора
67 11.013.035.00-067 Накладка на рукоятку
68 11.013.035.00-068 Винт ST4x10
69 11.013.035.00-069 Крючок
70 11.013.035.00-070 Форсунка масляная
71 11.013.035.00-071 Фильтр масляный
72 11.013.035.00-072 Штуцер
73 11.013.035.00-073 Воздухозаборник
74 11.013.035.00-074 Фильтр
75 11.013.035.00-075 Основание балансира
76 11.013.035.00-076 Балансир
77 11.013.035.00-077 Вставка балансира
78 11.013.035.00-078 Крышка балансира
79 11.013.035.00-079 Основание под двигатель
80 11.013.035.00-080 Амортизатор
81 11.013.035.00-081 Заглушка
82 11.013.035.00-082 Шайба
83 11.013.035.00-083 Червяк
84 11.013.035.00-084 Игольчатый подшипник 10х13х13
85 11.013.035.00-085 Муфта
86 11.013.035.00-086 Шайба
87 11.013.035.00-087 Башмак
88 11.013.035.00-088 Замок
89 11.013.035.00-089 Пружина
90 11.013.035.00-090 Трубка масляного фильтра
91 11.013.035.00-091 Заземление
92 11.013.035.00-092 Масляный насос
93 11.013.035.00-093 Винт М4х10
94 11.013.035.00-094 Крышка масляного насоса
95 11.013.035.00-095 Трубка масляного фильтра
96 11.013.035.00-096 Форсунка масляная
97 11.013.035.00-097 Сальник 12х32х5.5
98 11.013.035.00-098 Стопорное кольцо 32
99 11.013.035.00-099 Винт М5х30
100 11.013.035.00-100 Картер, правая часть
101 11.013.035.00-101 Винт М5х10
102 11.013.035.00-102 Зубчатый упор
103 11.013.035.00-103 Направляющая цепи
104 11.013.035.00-104 Винт
105 11.013.035.00-105 Винт натяжения М5х48
106 11.013.035.00-106 Натяжитель
107 11.013.035.00-107 Транспортировочная пластина
108 11.013.035.00-108 Винт AYM8-M8X28
109 11.013.035.00-109 Защитная пластина
110 11.013.035.00-110 Винт
111 11.013.035.00-111 Воздухозаборник
112 11.013.035.00-112 Карбюратор
113 11.013.035.00-113 Прокладка карбюратора
114 11.013.035.00-114 Трубка воздухозаборника
115 11.013.035.00-115 Прокладка
116 11.013.035.00-116 Свеча зажигания
117 11.013.035.00-117 Винт М5х20
118 11.013.035.00-118 Крышка
119 11.013.035.00-119 Пружина тормоза цепи
120 11.013.035.00-120 Ремень
121 11.013.035.00-121 Рычаг
122 11.013.035.00-122 Пластина
123 11.013.035.00-123 Крышка
124 11.013.035.00-124 Крышка корпуса, правая
125 11.013.035.00-125 Пружина
126 11.013.035.00-126 Гнездо пружины
127 11.013.035.00-127 Гайка М5
128 11.013.035.00-128 Пружина
129 11.013.035.00-129 Щиток
130 11.013.035.00-130 Штифт
131 11.013.035.00-131 Винт М5х40
132 11.013.035.00-132 Штифт
133 11.013.035.00-133 Рычаг
134 11.013.035.00-134 Пружина
135 11.013.035.00-135 Тяга ручного тормоза
136 11.013.035.00-136 Главная тяга ручного тормоза
137 11.013.035.00-137 Штифт 3х14
138 11.013.035.00-138 Гайка М8
139 11.013.035.00-139 Фиксатор крышки воздушного фильтра
140 11.013.035.00-140 Шайба
141 11.013.035.00-141 Крышка воздушного фильтра
142 11.013.035.00-142 Воздушный фильтр
143 11.013.035.00-143 Ручка дросселя
144 11.013.035.00-144 Пыльник
145 11.013.035.00-145 Замок дросселя
146 11.013.035.00-146 Крышка корпуса, верхняя
147 11.013.035.00-147 Амортизатор
148 11.013.035.00-148 Блок регулировки оборотов
149 11.013.035.00-149 Вставка
150 11.013.035.00-150 Вставка карбюратора
151 11.013.035.00-151 Держатель
152 11.013.035.00-152 Пружина
153 11.013.035.00-153 Передняя рукоятка
154 11.013.035.00-154 Защитный кожух
155 11.013.035.00-155 Пильная цепь
156 11.013.035.00-156 Пильная шина
157 11.013.035.00-157 Цилиндр
