Деталировка (схема разборки) электропилы WATT WCS-2045 (артикул 11.020.040.10)

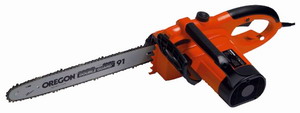

Электропила WATT WCS-2045 (11.020.040.10)

Деталировка на электропилу WATT WCS-2045 (11.020.040.10)

Номер позиции на рисунке Артикул детали Наименование детали
1 11.020.040.10-001 Стопорное кольцо
2 11.020.040.10-002 Звездочка
3 11.020.040.10-003 Крышка сальника
4 11.020.040.10-004 Пружина
5 11.020.040.10-005 Винт
6 11.020.040.10-006 Винт
7 11.020.040.10-007 Винт
8 11.020.040.10-008 Шильда
9 11.020.040.10-009 Корпус, правая часть
10 11.020.040.10-010 Ключ
11 11.020.040.10-011 Резервуар масла (в сборе)
11-1 11.020.040.10-111 Резервуар масла
11-2 11.020.040.10-112 Сальник
11-3 11.020.040.10-113 Втулка
11-4 11.020.040.10-114 Губка
11-5 11.020.040.10-115 Адаптер
11-6 11.020.040.10-116 Трубка
12 11.020.040.10-012 Заглушка
13 11.020.040.10-013 Гайка
14 11.020.040.10-014 Втулка
15 11.020.040.10-015 Шильда
16 11.020.040.10-016 Крышка
17 11.020.040.10-017 Прокладка
18 11.020.040.10-018 Сальник
19 11.020.040.10-019 Кожух на шину
20 11.020.040.10-020 Пильная цепь
21 11.020.040.10-021 Пильная шина
22 11.020.040.10-022 Винт
23 11.020.040.10-023 Гайка
24 11.020.040.10-024 Вставка
25 11.020.040.10-025 Винт
26 11.020.040.10-026 Винт
27 11.020.040.10-027 Упор
28 11.020.040.10-028 Винт
29 11.020.040.10-029 Втулка
30 11.020.040.10-030 Крышка резервуара масла (в сборе)
30-1 11.020.040.10-301 Трубка
30-2 11.020.040.10-302 Сальник
30-3 11.020.040.10-303 Крышка
30-4 11.020.040.10-304 Крышка
31 11.020.040.10-031 Выходной вал
31-1 11.020.040.10-311 Подшипник 6900Z
31-2 11.020.040.10-312 Выходной вал
31-3 11.020.040.10-313 Пружина
31-4 11.020.040.10-314 Втулка
31-5 11.020.040.10-315 Шестерня
31-6 11.020.040.10-316 Подшипник 608Z
31-7 11.020.040.10-317 Гайка
32 11.020.040.10-032 Винт
33 11.020.040.10-033 Пыльник
34 11.020.040.10-034 Гайка
35 11.020.040.10-035 Шестерня
36 11.020.040.10-036 Втулка
37 11.020.040.10-037 Винт
38 11.020.040.10-038 Пластина
39 11.020.040.10-039 Винт
40 11.020.040.10-040 Пластина
41 11.020.040.10-041 Ротор (в сборе)
41-1 11.020.040.10-411 Подшипник 6201Z
41-2 11.020.040.10-412 Ротор
41-3 11.020.040.10-413 Подшипник 608Z
42 11.020.040.10-042 Винт
43 11.020.040.10-043 Статор
44 11.020.040.10-044 Винт
45 11.020.040.10-045 Пластина
46 11.020.040.10-046 Кнопка (внешний элемент)
47 11.020.040.10-047 Кнопка
48 11.020.040.10-048 Шкив
49 11.020.040.10-049 Кнопка (внешний элемент)
50 11.020.040.10-050 Конденсатор
51 11.020.040.10-051 Сетевой шнур
52 11.020.040.10-052 Накладка на рукоятку
53 11.020.040.10-053 Обкладка кабеля
54 11.020.040.10-054 Кабельный прижим
55 11.020.040.10-055 Винт
56 11.020.040.10-056 Трубка
57 11.020.040.10-057 Муфта
58 11.020.040.10-058 Соединитель
59 11.020.040.10-059 Винт
60 11.020.040.10-060 Масляный насос (в сборе)
60-1 11.020.040.10-601 Масляный насос
60-2 11.020.040.10-602 Поршень
60-3 11.020.040.10-603 Втулка
60-4 11.020.040.10-604 Турбина
60-5 11.020.040.10-605 Шестерня
61 11.020.040.10-061 Пружина тормоза
62 11.020.040.10-062 Штанга тормоза
63 11.020.040.10-063 Соединитель
64 11.020.040.10-064 Пластина тормоза
65 11.020.040.10-065 Винт
66 11.020.040.10-066 Кнопка
67 11.020.040.10-067 Пластина
68 11.020.040.10-068 Винт
69 11.020.040.10-069 Винт
70 11.020.040.10-070 Пружина тормоза
71 11.020.040.10-071 Провод
72 11.020.040.10-072 Кольцо
73 11.020.040.10-073 Винт
74 11.020.040.10-074 Втулка
75 11.020.040.10-075 Винт
76 11.020.040.10-076 Шайба
77 11.020.040.10-077 Защитный щиток
78 11.020.040.10-078 Корпус, левая часть
79 11.020.040.10-079 Заглушка
80 11.020.040.10-080 Щетки
81 11.020.040.10-081 Щеткодержатель
82 11.020.040.10-082 Штифт
83 11.020.040.10-083 Шильда
84 11.020.040.10-084 Накладка на рукоятку
85 11.020.040.10-085 Крышка
86 11.020.040.10-086 Винт

Узнать стоимость запчастей к электропиле WATT WСS-2045 (11.020.040.10), а также к другому инструменту вы можете по этой ссылке.
