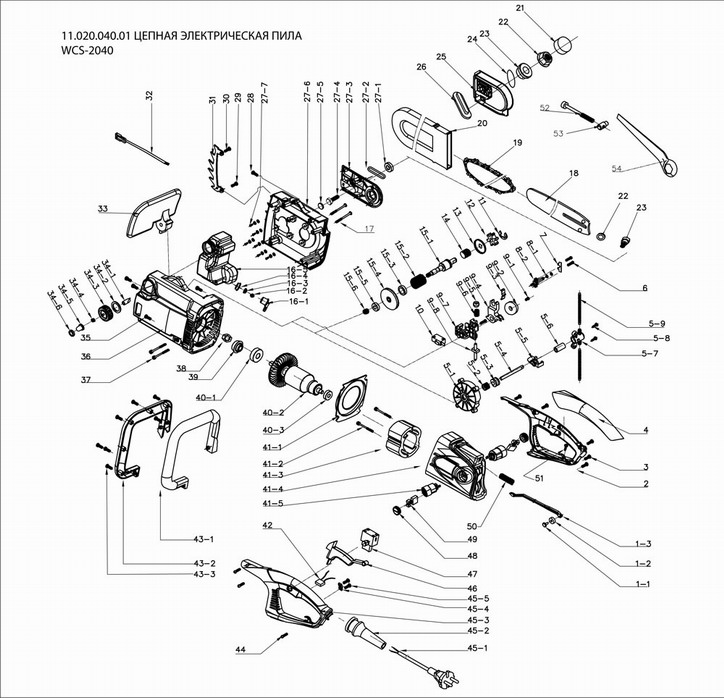

Номер позиции на рисунке | Артикул детали | Наименование детали |
1 | 11.020.040.00-001 | Толкатель (в сборе) |
1-1 | 11.020.040.00-101 | Винт |
1-2 | 11.020.040.00-102 | Шайба |
1-3 | 11.020.040.00-103 | Штанга |
2 | 11.020.040.00-002 | Рукоятка, левая часть |
3 | 11.020.040.00-003 | Винт |
4 | 11.020.040.00-004 | Накладка на рукоятку |
5 | 11.020.040.00-005 | Масляный насос (в сборе) |
5-1 | 11.020.040.00-501 | Пластина |
5-2 | 11.020.040.00-502 | Шестерня |
5-3 | 11.020.040.00-503 | Колесо |
5-4 | 11.020.040.00-504 | Поршень |
5-5 | 11.020.040.00-505 | Опора |
5-6 | 11.020.040.00-506 | Втулка |
5-7 | 11.020.040.00-507 | Масляный насос |
5-8 | 11.020.040.00-508 | Винт |
5-9 | 11.020.040.00-509 | Маслопровод |
6 | 11.020.040.00-006 | Винт |
7 | 11.020.040.00-007 | Держатель |
8 | 11.020.040.00-008 | Адаптер (в сборе) |
8-1 | 11.020.040.00-801 | Кольцо |
8-2 | 11.020.040.00-802 | Адаптер |
9 | 11.020.040.00-009 | Тормоз (в сборе) |
9-1 | 11.020.040.00-901 | Болт |
9-2 | 11.020.040.00-902 | Шайба |
9-3 | 11.020.040.00-903 | Держатель |
9-4 | 11.020.040.00-904 | Шатун |
9-5 | 11.020.040.00-905 | Шайба |
9-6 | 11.020.040.00-906 | Пружина |
9-7 | 11.020.040.00-907 | Панель |
9-8 | 11.020.040.00-908 | Рычаг |
10 | 11.020.040.00-010 | Кнопка |
11 | 11.020.040.00-011 | Стопорное кольцо |
12 | 11.020.040.00-012 | Шестерня |
13 | 11.020.040.00-013 | Сальник |
14 | 11.020.040.00-014 | Пружина |
15 | 11.020.040.00-015 | Выходной вал (в сборе) |
15-1 | 11.020.040.00-151 | Выходной вал |
15-2 | 11.020.040.00-152 | Винт |
15-3 | 11.020.040.00-153 | Втулка |
15-4 | 11.020.040.00-154 | Шестерня |
15-5 | 11.020.040.00-155 | Подшипник 608Z |
15-6 | 11.020.040.00-156 | Гайка |
16 | 11.020.040.00-016 | Резервуар для масла (в сборе) |
16-1 | 11.020.040.00-161 | Адаптер |
16-2 | 11.020.040.00-162 | Шайба |
16-3 | 11.020.040.00-163 | Переходник |
16-4 | 11.020.040.00-164 | Кольцо |
16-5 | 11.020.040.00-165 | Резервуар для масла |
17 | 11.020.040.00-017 | Винт |
18 | 11.020.040.00-018 | Пильная шина |
19 | 11.020.040.00-019 | Пильная цепь |
20 | 11.020.040.00-020 | Защитный кожух |
21 | 11.020.040.00-021 | Крышка |
22 | 11.020.040.00-022 | Гайка |
23 | 11.020.040.00-023 | Гайка |
24 | 11.020.040.00-024 | Шильдик |
25 | 11.020.040.00-025 | Крышка |
26 | 11.020.040.00-026 | Вставка |
27 | 11.020.040.00-027 | Крышка, средняя часть (в сборе) |
27-1 | 11.020.040.00-271 | Подшипник |
27-2 | 11.020.040.00-272 | Прокладка |
27-3 | 11.020.040.00-273 | Пластина держатель |
27-4 | 11.020.040.00-274 | Болт |
27-5 | 11.020.040.00-275 | Шайба |
27-6 | 11.020.040.00-276 | Крышка, средняя часть |
27-7 | 11.020.040.00-277 | Болт |
28 | 11.020.040.00-028 | Винт |
29 | 11.020.040.00-029 | Винт |
30 | 11.020.040.00-030 | Винт |
31 | 11.020.040.00-031 | Зубчатый упор |
32 | 11.020.040.00-032 | Провод |
33 | 11.020.040.00-033 | Защитный щиток |
34 | 11.020.040.00-034 | Крышка резервуара масла (в сборе) |
34-1 | 11.020.040.00-341 | Трубка |
34-2 | 11.020.040.00-342 | Кольцо |
34-3 | 11.020.040.00-343 | Крышка резервуара масла |
34-4 | 11.020.040.00-344 | Губка |
34-5 | 11.020.040.00-345 | Пробка |
34-6 | 11.020.040.00-346 | Кольцо |
35 | 11.020.040.00-035 | Винт |
36 | 11.020.040.00-036 | Корпус, средняя часть |
37 | 11.020.040.00-037 | Винт |
38 | 11.020.040.00-038 | Гайка |
39 | 11.020.040.00-039 | Шестерня |
40 | 11.020.040.00-040 | Ротор (в сборе) |
40-1 | 11.020.040.00-401 | Подшипник 6201Z |
40-2 | 11.020.040.00-402 | Ротор |
40-3 | 11.020.040.00-403 | Подшипник 608Z |
41 | 11.020.040.00-041 | Корпус, задняя часть (в сборе) |
41-1 | 11.020.040.00-411 | Пластина |
41-2 | 11.020.040.00-412 | Винт |
41-3 | 11.020.040.00-413 | Статор |
41-4 | 11.020.040.00-414 | Корпус, задняя часть |
41-5 | 11.020.040.00-415 | Щеткодержатель |
42 | 11.020.040.00-042 | Конденсатор |
43 | 11.020.040.00-043 | Дополнительная рукоятка (в сборе) |
43-1 | 11.020.040.00-431 | Дополнительная рукоятка, левая часть |
43-2 | 11.020.040.00-432 | Дополнительная рукоятка, правая часть |
43-3 | 11.020.040.00-433 | Винт |
44 | 11.020.040.00-044 | Винт |
45 | 11.020.040.00-045 | Сетевой кабель (в сборе) |
45-1 | 11.020.040.00-451 | Сетевой кабель |
45-2 | 11.020.040.00-452 | Обкладка кабеля |
45-3 | 11.020.040.00-453 | Рукоятка, правая часть |
45-4 | 11.020.040.00-454 | Кабельный прижим |
45-5 | 11.020.040.00-455 | Винт |
46 | 11.020.040.00-046 | Кнопка, наружная часть |
47 | 11.020.040.00-047 | Кнопка |
48 | 11.020.040.00-048 | Заглушка |
49 | 11.020.040.00-049 | Щетки |
50 | 11.020.040.00-050 | Пружина |
51 | 11.020.040.00-051 | Винт |
52 | 11.020.040.00-052 | Болт |
53 | 11.020.040.00-053 | Гайка |
54 | 11.020.040.00-054 | Ключ |

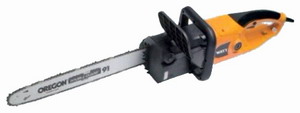

Узнать стоимость запчастей к электропиле WATT WСS-2040 (11.020.040.01), а также к другому инструменту вы можете по этой ссылке.
