Деталировка (схема разборки) электропилы WATT WCS-2040 (артикул 11.020.040.00)

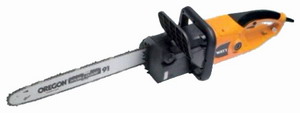

Электропила WATT WCS-2040 (11.020.040.00)

Деталировка на электропилу WATT WCS-2040 (11.020.040.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 11.020.040.00-001 Толкатель (в сборе)
1-1 11.020.040.00-101 Винт
1-2 11.020.040.00-102 Шайба
1-3 11.020.040.00-103 Штанга
2 11.020.040.00-002 Рукоятка, левая часть
3 11.020.040.00-003 Винт
4 11.020.040.00-004 Накладка на рукоятку
5 11.020.040.00-005 Масляный насос (в сборе)
5-1 11.020.040.00-501 Пластина
5-2 11.020.040.00-502 Шестерня
5-3 11.020.040.00-503 Колесо
5-4 11.020.040.00-504 Поршень
5-5 11.020.040.00-505 Опора
5-6 11.020.040.00-506 Сальник
5-7 11.020.040.00-507 Втулка
5-8 11.020.040.00-508 Масляный насос
5-9 11.020.040.00-509 Винт
5-10 11.020.040.00-510 Маслопровод
6 11.020.040.00-006 Винт
7 11.020.040.00-007 Держатель
8 11.020.040.00-008 Адаптер (в сборе)
8-1 11.020.040.00-801 Кольцо
8-2 11.020.040.00-802 Адаптор
9 11.020.040.00-009 Тормоз (в сборе)
9-1 11.020.040.00-901 Болт
9-2 11.020.040.00-902 Шайба
9-3 11.020.040.00-903 Держатель
9-4 11.020.040.00-904 Шатун
9-5 11.020.040.00-905 Шайба
9-6 11.020.040.00-906 Пружина
9-7 11.020.040.00-907 Панель
9-8 11.020.040.00-908 Рычаг
10 11.020.040.00-010 Кнопка
11 11.020.040.00-011 Стопорное кольцо
12 11.020.040.00-012 Шестерня
13 11.020.040.00-013 Сальник
14 11.020.040.00-014 Пружина
15 11.020.040.00-015 Выходной вал (в сборе)
15-1 11.020.040.00-151 Выходной вал
15-2 11.020.040.00-152 Винт
15-3 11.020.040.00-153 Втулка
15-4 11.020.040.00-154 Шестерня
15-5 11.020.040.00-155 Подшипник 608Z
15-6 11.020.040.00-156 Гайка
16 11.020.040.00-016 Резервуар для масла (в сборе)
16-1 11.020.040.00-161 Адаптер
16-2 11.020.040.00-162 Шайба
16-3 11.020.040.00-163 Переходник
16-4 11.020.040.00-164 Кольцо
16-5 11.020.040.00-165 Резервуар для масла
17 11.020.040.00-017 Винт
18 11.020.040.00-018 Пильная шина
19 11.020.040.00-019 Пильная цепь
20 11.020.040.00-020 Защитный кожух
21 11.020.040.00-021 Винт
22 11.020.040.00-022 Шайба
23 11.020.040.00-023 Болт
24 11.020.040.00-024 Регулятор натяжения цепи (в сборе)
25 11.020.040.00-025 Крышка
25-1 11.020.040.00-251 Гайка
25-2 11.020.040.00-252 Пружина
25-3 11.020.040.00-253 Кольцо
25-4 11.020.040.00-254 Пружина
25-5 11.020.040.00-255 Шильдик
25-6 11.020.040.00-256 Крышка
25-7 11.020.040.00-257 Кольцо
25-8 11.020.040.00-258 Кольцо
25-9 11.020.040.00-259 Шестерня
25-10 11.020.040.00-251 Пластина
25-11 11.020.040.00-251 Крышка
26 11.020.040.00-026 Крышка, средняя часть (в сборе)
26-1 1.020.040.00-261  Подшипник
26-2 1.020.040.00-262  Прокладка
26-3 1.020.040.00-263  Пластина держатель
26-4 1.020.040.00-264  Болт
26-5 1.020.040.00-265  Шайба
26-6 1.020.040.00-266  Крышка, средняя часть
26-7 1.020.040.00-267  Болт
27 11.020.040.00-027 Винт
28 11.020.040.00-028 Винт
29 11.020.040.00-029 Винт
30 11.020.040.00-030 Зубчатый упор
31 11.020.040.00-031 Провод
32 11.020.040.00-032 Защитный щиток
33 11.020.040.00-033 Крышка резервуара масла (в сборе)
33-1 11.020.040.00-331 Трубка
33-2 11.020.040.00-332 Кольцо
33-3 11.020.040.00-333 Крышка резервуара масла
33-4 11.020.040.00-334 Губка
33-5 11.020.040.00-335 Пробка
33-6 11.020.040.00-336 Кольцо
34 11.020.040.00-034 Винт
35 11.020.040.00-035 Корпус, средняя часть
36 11.020.040.00-036 Винт
37 11.020.040.00-037 Гайка
38 11.020.040.00-038 Шестерня
39 11.020.040.00-039 Ротор (в сборе)
39-1 11.020.040.00-391 Подшипник 6201Z
39-2 11.020.040.00-392 Ротор
39-3 11.020.040.00-393 Подшипник 608Z
40 11.020.040.00-040 Корпус, задняя часть (в сборе)
40-1 11.020.040.00-401 Пластина
40-2 11.020.040.00-402 Винт
40-3 11.020.040.00-403 Статор
40-4 11.020.040.00-404 Корпус, задняя часть
40-5 11.020.040.00-405 Щеткодержатель
41 11.020.040.00-041 Конденсатор
42 11.020.040.00-042 Дополнительная рукоятка (в сборе)
42-1 11.020.040.00-421 Дополнительная рукоятка, левая часть
42-2 11.020.040.00-422 Дополнительная рукоятка, правая часть
42-3 11.020.040.00-423 Винт
43 11.020.040.00-043 Винт
44 11.020.040.00-044 Сетевой кабель (в сборе)
44-1 11.020.040.00-441 Сетевой кабель
44-2 11.020.040.00-442 Обкладка кабеля
44-3 11.020.040.00-443 Рукоятка, правая часть
44-4 11.020.040.00-444 Кабельный прижим
44-5 11.020.040.00-445 Винт
44-6 11.020.040.00-046 Кнопка, наружная часть
47 11.020.040.00-047 Кнопка
48 11.020.040.00-048 Заглушка
49 11.020.040.00-049 Щетки
50 11.020.040.00-050 Пружина
51 11.020.040.00-051 Винт

Узнать стоимость запчастей к электропиле WATT WСS-2040 (11.020.040.00), а также к другому инструменту вы можете по этой ссылке.
