Деталировка (схема разборки) аккумуляторной отвертки  WATT WAS-4.8 Li (артикул 1.048.012.00):

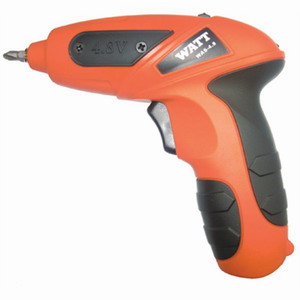

Аккумуляторная отвертка WATT WAS-4.8 Li

Деталировка аккумуляторной отвертки WATT WAS-4.8 Li

Номер позиции на рисунке Артикул детали Наименование детали
1 1.048.012.00-001 Выходной вал
2 1.048.012.00-002 Шайба
3 1.048.012.00-003 Корпус редуктора
4 1.048.012.00-004 Кольцо
5 1.048.012.00-005 Сердечник
6 1.048.012.00-006 Основание
7 1.048.012.00-007 Шестерни передние
8 1.048.012.00-008 Основание
9 1.048.012.00-009 Шестерни задние
10 1.048.012.00-010 Шайба большая
11 1.048.012.00-011 Крышка редуктора
12 1.048.012.00-012 Шестерня двигателя
13 1.048.012.00-013 Двигатель
14 1.048.012.00-014 Кнопка
15 1.048.012.00-015 Корпус
16 1.048.012.00-016 Блок индикаторов
17 1.048.012.00-017 Крышка подсветки
18 1.048.012.00-018 Светодиод подсветки
19 1.048.012.00-019 Кнопка подсветки
20 1.048.012.00-020 Соединитель
21 1.048.012.00-021 Пластина
22 1.048.012.00-022 Аккумулятор
23 1.048.012.00-023 Гнездо зарядки
24 1.048.012.00-024 Магнит
25 1.048.012.00-025 Шильдик

 Узнать стоимость запчастей к аккумуляторной отвертке WATT WAS–4.8 Li (1.048.012.00), а также к другому инструменту вы можете по этой ссылке.
