Деталировка (схема разборки) аккумуляторной отвертки  WATT WAS-3.6 Li (артикул 1.036.013.00):

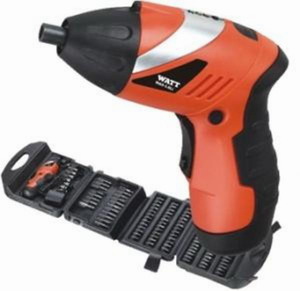

Аккумуляторная отвертка WATT WAS-3.6 Li

Деталировка аккумуляторной отвертки WATT WAS-3.6 Li

Номер позиции на рисунке Артикул детали Наименование детали
1 1.036.013.00-001 Пластина
2 1.036.013.00-002 Скоба
3 1.036.013.00-003 Пружинная шайба
4 1.036.013.00-004 Шайба
5 1.036.013.00-005 Втулка
6 1.036.013.00-006 Патрон
7 1.036.013.00-007 Штифт
8 1.036.013.00-008 Шайба
9 1.036.013.00-009 Вал
10 1.036.013.00-010 Сегментная шпонка
11 1.036.013.00-011 Кольцо-фиксатор
12 1.036.013.00-012 Кольцо
13 1.036.013.00-013 Держатель
14 1.036.013.00-014 Шестерни
15 1.036.013.00-015 Держатель
16 1.036.013.00-016 Шестерни
17 1.036.013.00-017 Шайба
18 1.036.013.00-018 Шестерня малая
19 1.036.013.00-019 Винт
20 1.036.013.00-020 Держатель
21 1.036.013.00-021 Двигатель
22 1.036.013.00-022 Накладка
23 1.036.013.00-023 Корпус, правая часть
24 1.036.013.00-024 Винт
25 1.036.013.00-025 Рукоятка, правая часть
26 1.036.013.00-026 Кнопка, регулятор угла
27 1.036.013.00-027 Пружина
28 1.036.013.00-028 Гнездо зарядки
29 1.036.013.00-029 Пластина
30 1.036.013.00-030 Аккумулятор
31 1.036.013.00-031 Печатная плата
32 1.036.013.00-032 Переключатель направления
33 1.036.013.00-033 Пружина
34 1.036.013.00-034 Винт
35 1.036.013.00-035 Кнопка индикатора
36 1.036.013.00-036 Крышка
37 1.036.013.00-037 Курок
38 1.036.013.00-038 Индикатор заряда
39 1.036.013.00-039 Светодиодный индикатор
40 1.036.013.00-040 Накладка
41 1.036.013.00-041 Корпус, левая часть
42 1.036.013.00-042 Рукоятка, левая часть
43 1.036.013.00-043 Зарядное устройство

 Узнать стоимость запчастей к аккумуляторной отвертке WATT WAS–3.6 Li (1.036.013.00), а также к другому инструменту вы можете по этой ссылке.
