Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-21Li-2 (артикул 1.021.031.12):

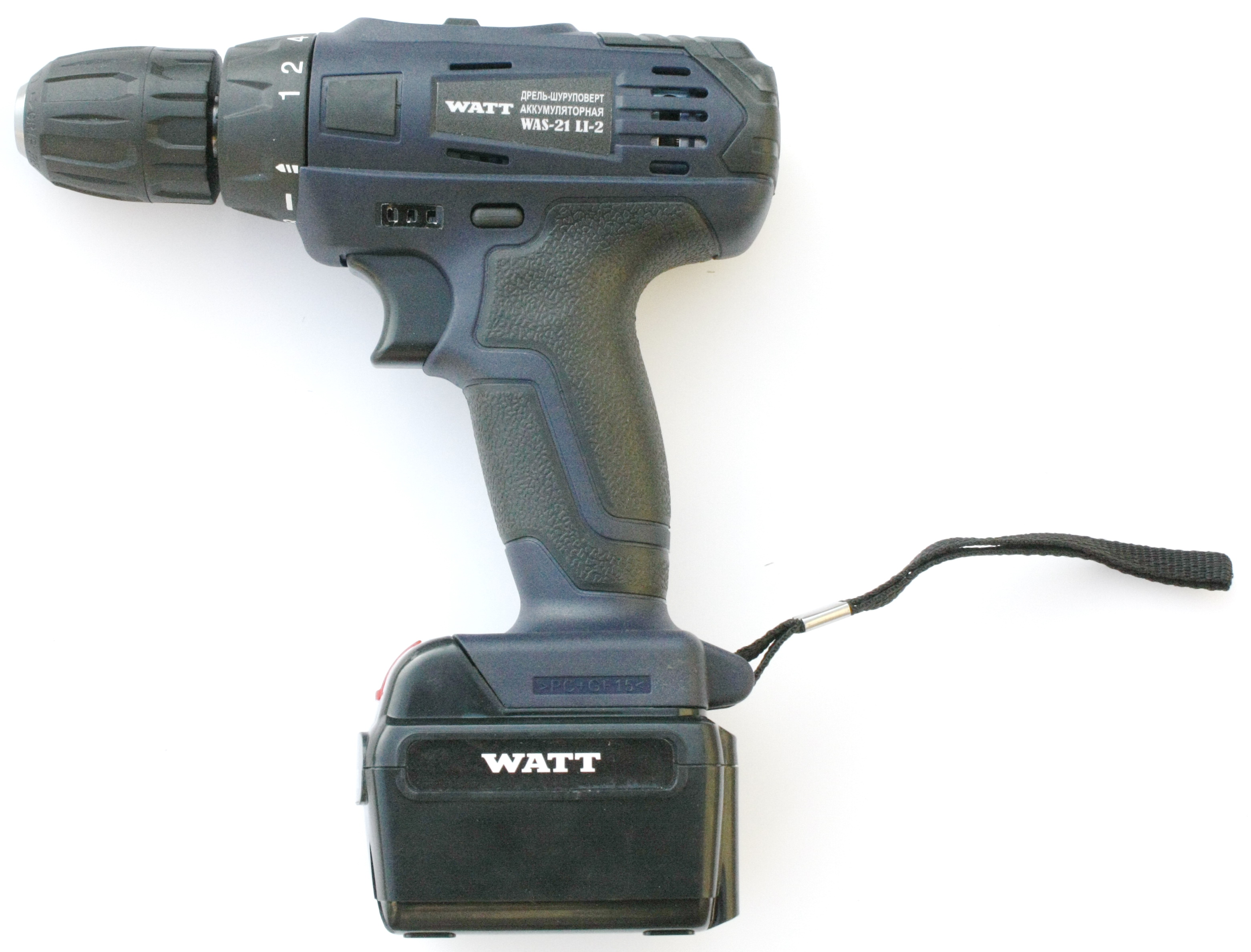

Аккумуляторная дрель-шуруповерт WATT WAS-21Li-2 (1.021.031.12)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-21Li-2 (1.021.031.12)

Номер на картинке Артикул Наименование детали
1 1.021.031.12-01 Винт патрона
2 1.021.031.12-02 Патрон
3 1.021.031.12-03 Кольцо
4 1.021.031.12-04 Кольцо
5 1.021.031.12-05 Крышка редуктора
6 1.021.031.12-06 Кольцо
7 1.021.031.12-07 Пружина
8 1.021.031.12-08 Шайба
9 1.021.031.12-09 Кольцо
10 1.021.031.12-10 Плоская шайба
11 1.021.031.12-11 Стальной шарик
12 1.021.031.12-12 Деталь редуктора
13 1.021.031.12-13 Штифт
14 1.021.031.12-14 Стальной шарик
15 1.021.031.12-15 Пружина
16 1.021.031.12-16 Корпус редуктора
17 1.021.031.12-17 Основание редуктора
18 1.021.031.12-18 Задняя крышка редуктора
19 1.021.031.12-19 Шестерня планетарная 2
20 1.021.031.12-20 Шестерня
21 1.021.031.12-21 Шестерня планетарная 1
22 1.021.031.12-22 Шайба плоская
23 1.021.031.12-23 Винт M3x8
24 1.021.031.12-24 Кожух редуктора
25 1.021.031.12-25 Винт ST 3×11,5
26 1.021.031.12-26 Шестерня двигателя
27 1.021.031.12-27 Двигатель 14V
28 1.021.031.12-28 Переключатель скорости
29 1.021.031.12-29 Винт 3×15
30 1.021.031.12-30 Корпус
31 1.021.031.12-31 Переключатель реверса
33 1.021.031.12-33 Деталь крепления корпуса
34 1.021.031.12-34 Аккумулятор
35 1.021.031.12-35 Шнурок
36 1.021.031.12-36 Зарядное устройство
37 1.021.031.12-37 Редуктор в сборе
39 1.021.031.12-39 Кнопка

  Узнать стоимость запчастей к аккумуляторной отвертке WATT WAS-21Li-2 (1.021.031.12), а также к другому инструменту вы можете по этой ссылке.
