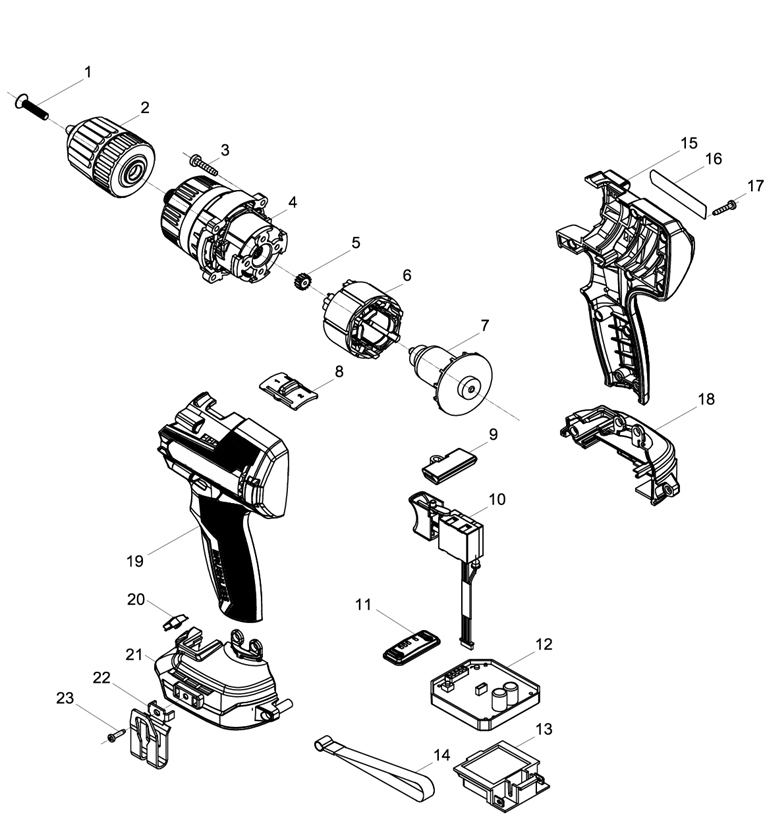

Деталировка (схема разборки) аккумуляторной бесщеточной дрели-шуруповерта WATT WAS-18Li-2BL (артикул 1.018.090.00):

Аккумуляторная дрель-шуруповерт WATT WAS-18Li-2BL (1.018.090.00)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-18Li-2BL (1.018.090.00)

Номер на картинке Артикул Наименование детали
1 1.018.090.00-01 Винт патрона M16x30
2 1.018.090.00-02 Металлический быстрозажимной патрон 13 мм
3 1.018.090.00-03 Винт ST4x18F
4 1.018.090.00-04 Редуктор
5 1.018.090.00-05 Шестерня
6 1.018.090.00-06 Статор
7 1.018.090.00-07 Ротор в сборе с подшипниками (2x625ZZ)
8 1.018.090.00-08 Переключатель скорости
9 1.018.090.00-09 Переключатель реверса
10 1.018.090.00-10 Кнопка
11 1.018.090.00-11 Панель переключения
12 1.018.090.00-12 Контроллер
13 1.018.090.00-13 Соединитель батареи
14 1.018.090.00-14 Ремень
15 1.018.090.00-15 Правая часть корпуса
16 1.018.090.00-16 Наклейка
17 1.018.090.00-17 Винт ST3x14F
18 1.018.090.00-18 Правая нижняя часть корпуса
19 1.018.090.00-19 Левая часть корпуса
20 1.018.090.00-20 Прозрачный корпус лампы подсветки
21 1.018.090.00-21 Левая нижняя часть корпуса
22 1.018.090.00-22 Крепление для ремня
23 1.018.090.00-23 Винт ST4x8F

  Узнать стоимость запчастей к аккумуляторному шуруповерту WATT WAS-18Li-2BL (1.018.090.00), а также к другому инструменту вы можете по этой ссылке.
