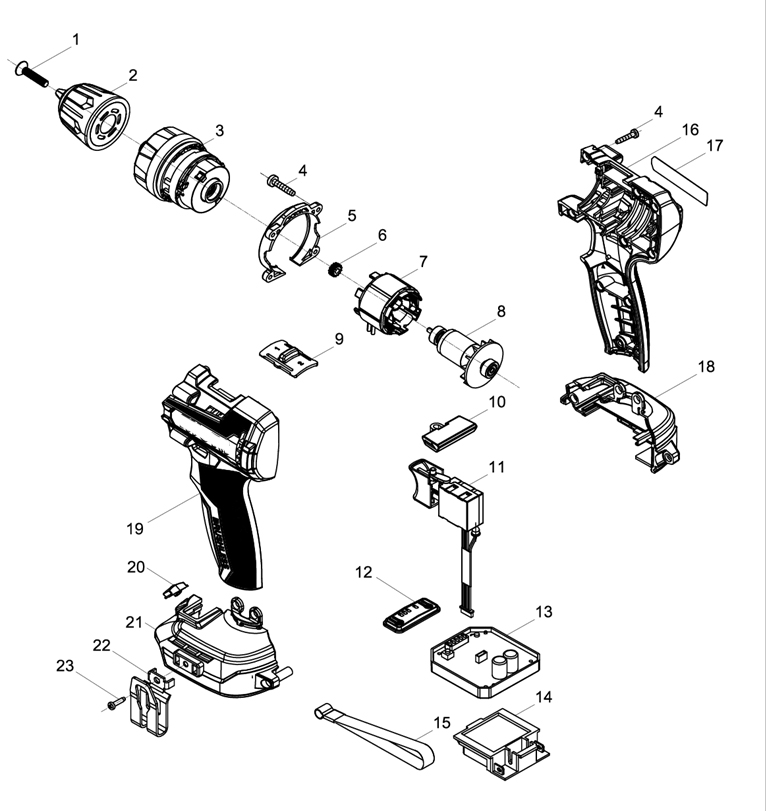

Деталировка (схема разборки) аккумуляторной бесщеточной дрели-шуруповерта WATT WAS-18Li-2BL (артикул 1.018.050.00):

Аккумуляторная дрель-шуруповерт WATT WAS-18Li-2BL (1.018.050.00)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-18Li-2BL (1.018.050.00)

Номер на картинке Артикул Наименование детали
1 1.018.050.00-01 Винт патрона M5x22
2 1.018.050.00-02 Пластиковый быстрозажимной патрон d=10 мм
3 1.018.050.00-03 Редуктор в сборе
4 1.018.050.00-04 Винт ST4x14F
5 1.018.050.00-05 Декоративное кольцо
6 1.018.050.00-06 Шестерня
7 1.018.050.00-07 Статор
8 1.018.050.00-08 Ротор с подшипниками (2x624ZZ)
9 1.018.050.00-09 Переключатель скорости
10 1.018.050.00-10 Переключатель реверса
11 1.018.050.00-11 Кнопка
12 1.018.050.00-12 Панель переключателя
13 1.018.050.00-13 Контроллер
14 1.018.050.00-14 Соединитель батареи
15 1.018.050.00-15 Ремень
16 1.018.050.00-16 Правый корпус
17 1.018.050.00-17 Наклейка
18 1.018.050.00-18 Правая нижняя часть корпуса
19 1.018.050.00-19 Левый корпус
20 1.018.050.00-20 Прозрачный корпус лампы подсветки
21 1.018.050.00-21 Левая нижняя часть корпуса
22 1.018.050.00-22 Крепление для ремня
23 1.018.050.00-23 Винт ST4x8F

  Узнать стоимость запчастей к аккумуляторному шуруповерту WATT WAS-18Li-2BL (1.018.050.00), а также к другому инструменту вы можете по этой ссылке.
