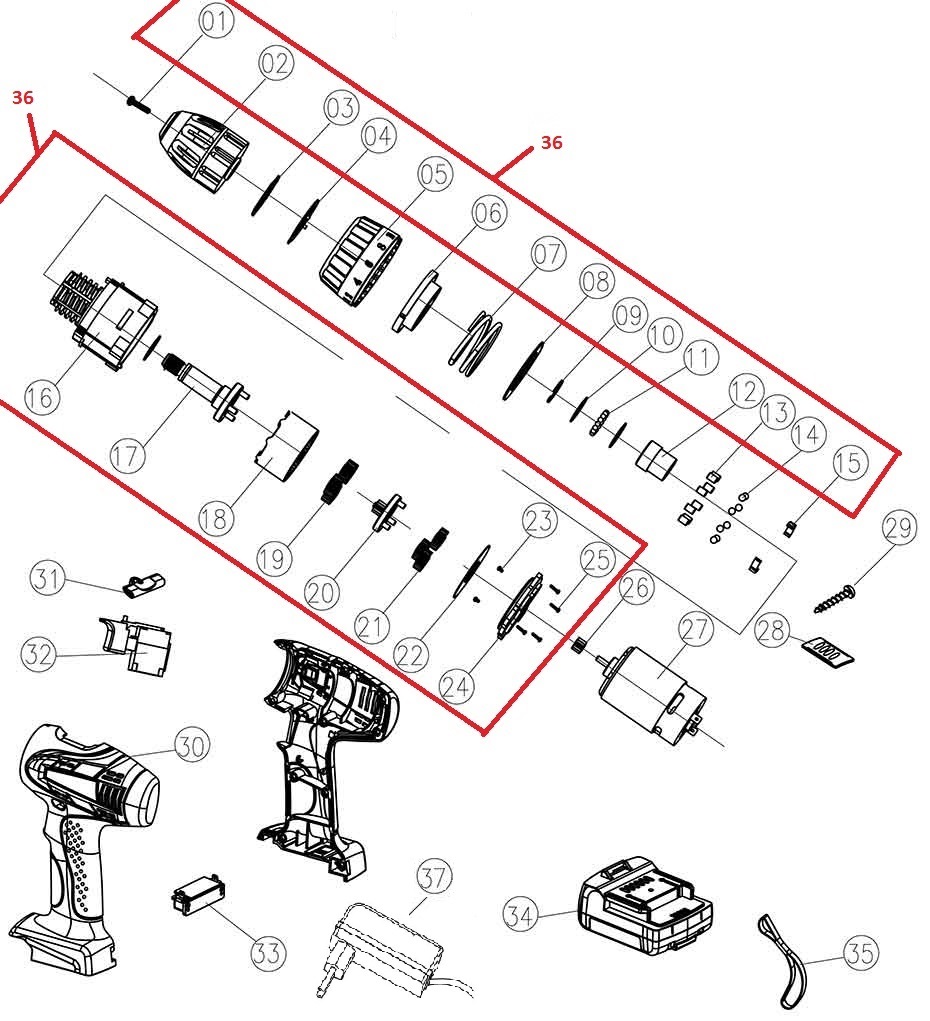

Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-18Li-2 (артикул 1.018.031.12):

Аккумуляторная дрель-шуруповерт WATT WAS-18Li-2 (1.014.029.12)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-18Li-2 (1.018.031.12)

Номер на картинке Артикул Наименование детали
1 1.018.031.12-01 Винт патрона
2 1.018.031.12-02 Патрон
3 1.018.031.12-03 Кольцо
4 1.018.031.12-04 Кольцо
5 1.018.031.12-05 Крышка редуктора
6 1.018.031.12-06 Кольцо
7 1.018.031.12-07 Пружина
8 1.018.031.12-08 Шайба
9 1.018.031.12-09 Кольцо
10 1.018.031.12-10 Плоская шайба
11 1.018.031.12-11 Стальной шарик
12 1.018.031.12-12 Деталь редуктора
13 1.018.031.12-13 Штифт
14 1.018.031.12-14 Стальной шарик
15 1.018.031.12-15 Пружина
16 1.018.031.12-16 Корпус редуктора
17 1.018.031.12-17 Основание редуктора
18 1.018.031.12-18 Задняя крышка редуктора
19 1.018.031.12-19 Шестерня планетарная 2
20 1.018.031.12-20 Шестерня
21 1.018.031.12-21 Шестерня планетарная 1
22 1.018.031.12-22 Шайба плоская
23 1.018.031.12-23 Винт M3x8
24 1.018.031.12-24 Кожух редуктора
25 1.018.031.12-25 Винт ST 3×11,5
26 1.018.031.12-26 Шестерня двигателя
27 1.018.031.12-27 Двигатель 18V
28 1.018.031.12-28 Переключатель скорости
29 1.018.031.12-29 Винт 3×15
30 1.018.031.12-30 Корпус
31 1.018.031.12-31 Переключатель реверса
32 1.018.031.12-32 Кнопка
33 1.018.031.12-33 Деталь крепления корпуса
34 1.018.031.12-34 Аккумулятор 18V
35 1.018.031.12-35 Шнурок
36 1.018.031.12-36 Редуктор в сборе
37 1.018.031.12-37 Зарядное устройство 18V
