Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-18 (артикул 1.018.012.20):

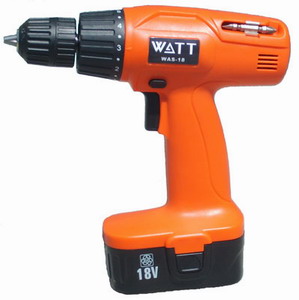

Аккумуляторная дрель-шуруповерт WATT WAS-18 (1.018.012.20)

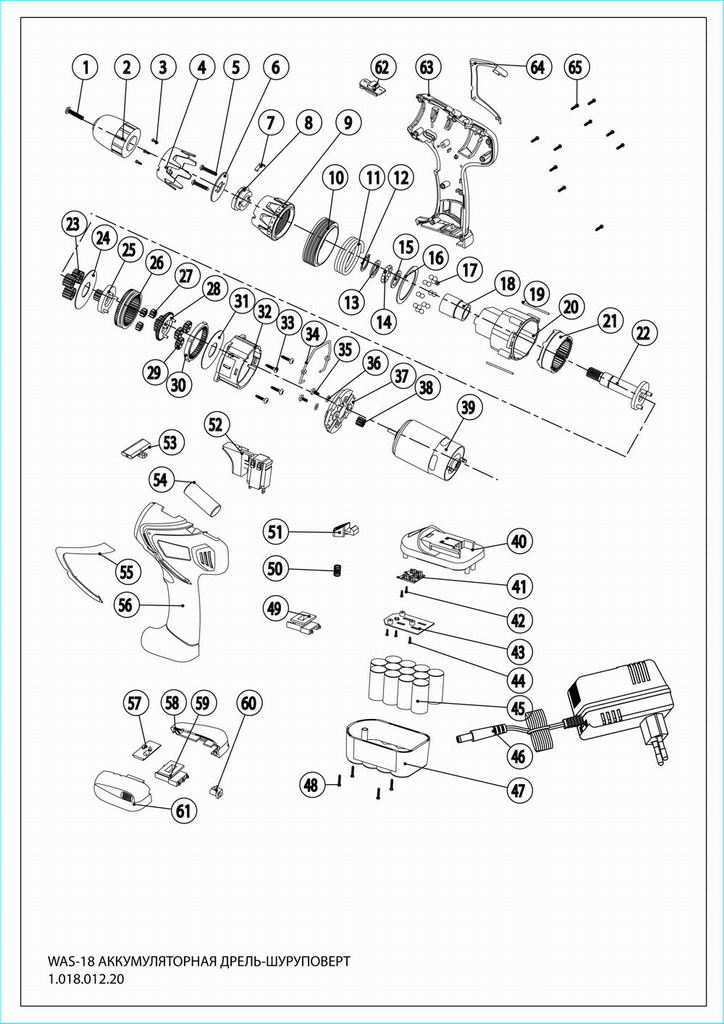

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-18 (1.018.012.20)



Номер позиции на рисунке Артикул детали Наименование детали
1 1.018.012.20-001 Винт M5x25
2 1.018.012.20-002 Патрон
3 1.018.012.20-003 Винт ST2.5×10
4 1.018.012.20-004 Накладка
5 1.018.012.20-005 Винт ST2.5×16
6 1.018.012.20-006 Шайба
7 1.018.012.20-007 Ползунок
8 1.018.012.20-008 Держатель
9 1.018.012.20-009 Кольцо установки момента
10 1.018.012.20-010 Кольцо
11 1.018.012.20-011 Пружина
12 1.018.012.20-012 Стопорное кольцо
13 1.018.012.20-013 Шайба
14 1.018.012.20-014 Шарики
15 1.018.012.20-015 Шайба
16 1.018.012.20-016 Кольцо
17 1.018.012.20-017 Шарики
18 1.018.012.20-018 Втулка
19 1.018.012.20-019 Штифт
20 1.018.012.20-020 Переднее кольцо редуктора
21 1.018.012.20-021 Внутреннее кольцо
22 1.018.012.20-022 Вал
23 1.018.012.20-023 Шестерни
24 1.018.012.20-024 Шайба
25 1.018.012.20-025 Держатель
26 1.018.012.20-026 Кольцо
27 1.018.012.20-027 Шестерни
28 1.018.012.20-028 Держатель
29 1.018.012.20-029 Шестерни
30 1.018.012.20-030 Кольцо
31 1.018.012.20-031 Шайба
32 1.018.012.20-032 Заднее кольцо редуктора
33 1.018.012.20-033 Винт ST2.9×16
34 1.018.012.20-034 Скоба
35 1.018.012.20-035 Винт M3x6
36 1.018.012.20-036 Шайба
37 1.018.012.20-037 Крышка
38 1.018.012.20-038 Шестерня
39 1.018.012.20-039 Двигатель
40 1.018.012.20-040 Верхняя крышка аккумулятора
41 1.018.012.20-041 Контакты
42 1.018.012.20-042 Винт ST2.5×6
43 1.018.012.20-043 Пластина
44 1.018.012.20-044 Винт ST2.5×6
45 1.018.012.20-045 Аккумулятор
46 1.018.012.20-046 Зарядное устройство
47 1.018.012.20-047 Нижняя крышка аккумулятора
48 1.018.012.20-048 Винт ST2.9×16
49 1.018.012.20-049 Контакт
50 1.018.012.20-050 Пружина
51 1.018.012.20-051 Кнопка
52 1.018.012.20-052 Кнопка пуска
53 1.018.012.20-053 Регулятор направления вращения
54 1.018.012.20-054 Уровень пузырьковый
55 1.018.012.20-055 Накладка на корпус
56 1.018.012.20-056 Корпус, левая часть
57 1.018.012.20-057 Печатная плата
58 1.018.012.20-058 Корпус адаптора, правая часть
59 1.018.012.20-059 Контакт
60 1.018.012.20-060 Гнездо зарядки
61 1.018.012.20-061 Корпус адаптора, левая часть
62 1.018.012.20-062 Ползунок
63 1.018.012.20-063 Корпус, правая часть
64 1.018.012.20-064 Накладка на корпус
65 1.018.012.20-065 Винт ST2.9×16

 Узнать стоимость запчастей к аккумуляторной дрели-шуруповерта Watt WAS-18 (1.018.012.20), а также к другому инструменту вы можете по этой ссылке.
