Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-14 (артикул 1.014.012.30):

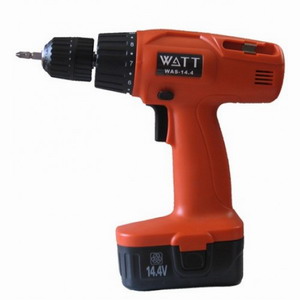

Аккумуляторная дрель-шуруповерт WATT WAS-14 (1.014.012.30)

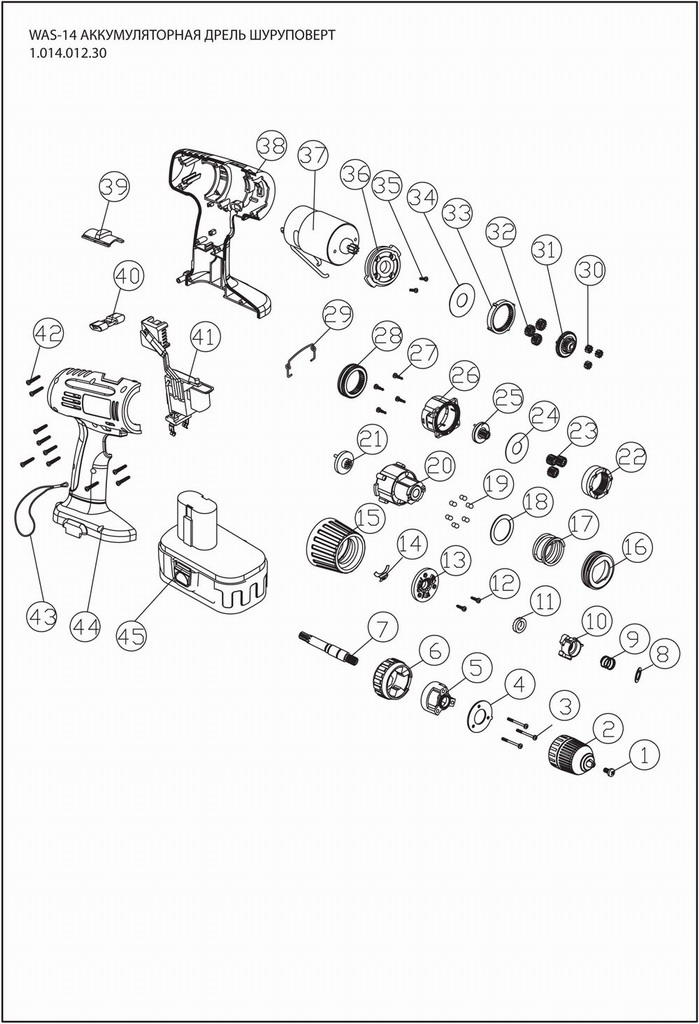

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-14 (1.014.012.30)

Номер позиции на рисунке Артикул детали Наименование детали
1 1.014.012.30-001 Винт
2 1.014.012.30-002 Патрон
3 1.014.012.30-003 Винт M3x30
4 1.014.012.30-004 Крышка ударного механизма
5 1.014.012.30-005 Ударный механизм
6 1.014.012.30-006 Кольцо ударного механизма
7 1.014.012.30-007 Вал
8 1.014.012.30-008 Шайба
9 1.014.012.30-009 Пружина
10 1.014.012.30-010 Ограничитель ударного механизма
11 1.014.012.30-011 Верхний блок ударного механизма
12 1.014.012.30-012 Винт ST2.9×16
13 1.014.012.30-013 Нижний блок ударного механизма
14 1.014.012.30-014 Пружина
15 1.014.012.30-015 Кольцо-регулятор момента
16 1.014.012.30-016 Внутреннее кольцо
17 1.014.012.30-017 Пружина
18 1.014.012.30-018 Шайба
19 1.014.012.30-019 Шарик
20 1.014.012.30-020 Корпус редуктора
21 1.014.012.30-021 Основание
22 1.014.012.30-022 Шестерня большая
23 1.014.012.30-023 Шестерня малая
24 1.014.012.30-024 Шайба
25 1.014.012.30-025 Опора шестерен
26 1.014.012.30-026 Крышка редуктора
27 1.014.012.30-027 Винт ST2.9×16
28 1.014.012.30-028 Шестерня большая
29 1.014.012.30-029 Скоба переключения скорости
30 1.014.012.30-030 Шестерни второй скорости
31 1.014.012.30-031 Опора шестерен
32 1.014.012.30-032 Шестерни первой скорости
33 1.014.012.30-033 Шестерня-ограничитель
34 1.014.012.30-034 Шайба
35 1.014.012.30-035 Винт M4x8
36 1.014.012.30-036 Фланец
37 1.014.012.30-037 Двигатель
38 1.014.012.30-038 Корпус, правая часть
39 1.014.012.30-039 Ползунок
40 1.014.012.30-040 Кнопка направления вращения
41 1.014.012.30-041 Кнопка пуска
42 1.014.012.30-042 Винт ST2.9×20
43 1.014.012.30-043 Ремень
44 1.014.012.30-044 Корпус, левая часть
45 1.014.012.30-045 Аккумулятор

Узнать стоимость запчастей к аккумуляторной дрели-шуруповерта WATT WAS-14 (1.014.012.30), а также к другому инструменту вы можете по этой ссылке.
