Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-12Li-2 (артикул 1.012.027.12):

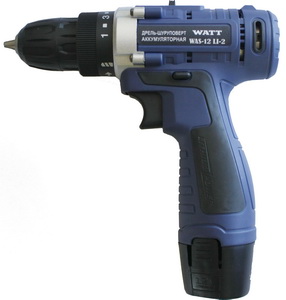

Аккумуляторная дрель-шуруповерт WATT WAS-12Li-2 (1.012.027.12)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-12Li-2 (1.012.027.12)

Номер на картинке Артикул Наименование детали
1 1.012.027.12-01 Винт патрона
2 1.012.027.12-02 Патрон
3 1.012.027.12-03 Редуктор в сборе
4 1.012.027.12-04 Переключатель скорости
5 1.012.027.12-05 Пружина
6 1.012.027.12-06 Левая часть корпуса
7 1.012.027.12-07 Крепление
9 1.012.027.12-09 Кнопка
10 1.012.027.12-10 Перекоючатель реверса
11 1.012.027.12-11 Правая часть корпуса
12 1.012.027.12-12 Винт
14 1.012.027.12-14 Подсветка
15 1.012.027.12-15 Бита
34 1.012.027.12-34 Аккумулятор 12V
36 1.012.027.12-36 Зарядное устройство 12V

  Узнать стоимость запчастей к аккумуляторной отвертке WATT WAS-12Li-2 (1.012.027.12), а также к другому инструменту вы можете по этой ссылке.
