Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-12Li-1 (артикул 1.012.025.11):

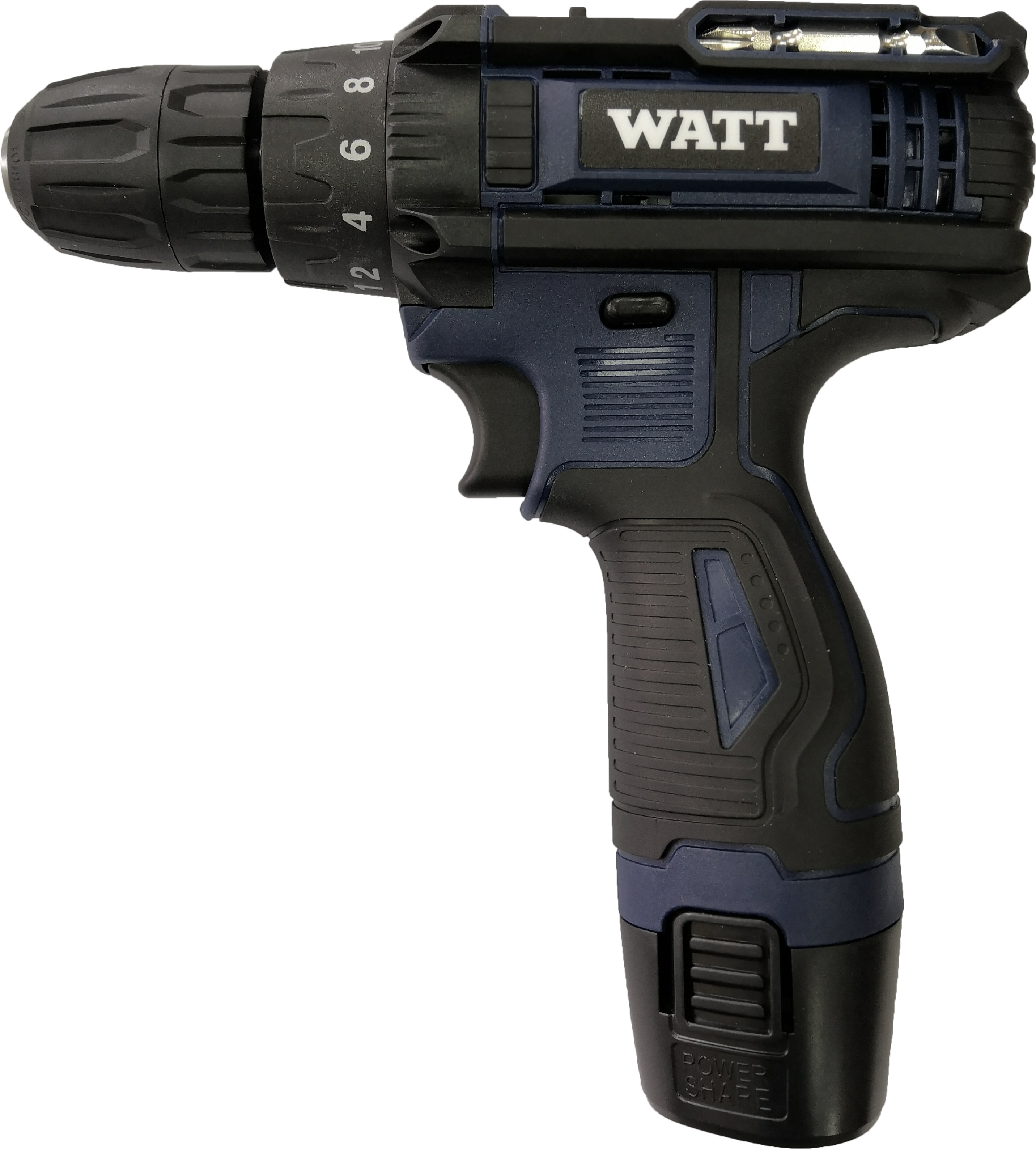

Аккумуляторная дрель-шуруповерт WATT WAS-12Li-1 (1.012.025.11)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-12Li-1 (1.012.025.11)

Номер на картинке Артикул Наименование детали
1 1.012.025.11-01 Винт патрона
2 1.012.025.11-02 Патрон
3 1.012.025.11-03 Редуктор в сборе
4 1.012.025.11-04 Переключатель скорости
5 1.012.025.11-05 Пружина
6 1.012.025.11-06 Левая часть корпуса
7 1.012.025.11-07 Крепление
9 1.012.025.11-08 Кнопка
10 1.012.025.11-09 Переключатель реверса
11 1.012.025.11-10 Правая часть корпуса
12 1.012.025.11-11 Винт
14 1.012.025.11-12 Подсветка
15 1.012.025.11-13 Бита
34 1.012.025.11-14 Аккумулятор 12V
36 1.012.025.11-15 Зарядное устройство 12V

  Узнать стоимость запчастей к аккумуляторной отвертке WATT WAS-12Li-1 (1.012.025.11)), а также к другому инструменту вы можете по этой ссылке.
