Деталировка (схема разборки) аккумуляторной дрели-шуруповерта WATT WAS-12 Li (артикул 1.112.015.00):

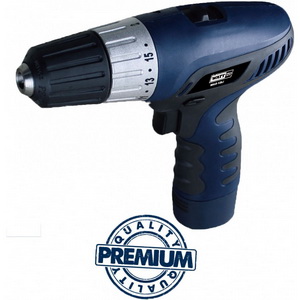

Аккумуляторная дрель-шуруповерт WATT WAS-12 Li (1.112.015.00)

Деталировка на аккумуляторную дрель-шуруповерт WATT WAS-12 Li (1.112.015.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 1.112.015.00-001 Винт ST2.9×12
2 1.112.015.00-002 Корпус, правая часть
3 1.112.015.00-003 Винт ST2.5×12
4 1.112.015.00-004 Аккумулятор
5 1.112.015.00-005 Кольцо
6 1.112.015.00-006 Пружина
7 1.112.015.00-007 Внутреннее кольцо
8 1.112.015.00-008 Кольцо регулятор момента
9 1.112.015.00-009 Пружина
10 1.112.015.00-010 Держатель пружины
11 1.112.015.00-011 Винт ST2.9×16
12 1.112.015.00-012 Патрон
13 1.112.015.00-013 Винт M5x20
14 1.112.015.00-014 Шарик
15 1.112.015.00-015 Стопорное кольцо
16 1.112.015.00-016 Кольцо
17 1.112.015.00-017 Кольцо
18 1.112.015.00-018 Корпус редуктора
19 1.112.015.00-019 Втулка
20 1.112.015.00-020 Вал
21 1.112.015.00-021 Кольцо-фиксатор
22 1.112.015.00-022 Вставка
23 1.112.015.00-023 Штифт
24 1.112.015.00-024 Опора
25 1.112.015.00-025 Внешнее кольцо
26 1.112.015.00-026 Шестерни малые
27 1.112.015.00-027 Опора шестерен
28 1.112.015.00-028 Шестерни малые
29 1.112.015.00-029 Шайба
30 1.112.015.00-030 Винт M3x8
31 1.112.015.00-031 Фланец
32 1.112.015.00-032 Винт ST2.9×12
33 1.112.015.00-033 Шестерня
34 1.112.015.00-034 Двигатель
35 1.112.015.00-035 Корпус, левая часть
36 1.112.015.00-036 Накладка на корпус
37 1.112.015.00-037 Электронный блок
38 1.112.015.00-038 Стекло подсветки
39 1.112.015.00-039 Кнопка направления вращения
40 1.112.015.00-040 Кнопка пуска
41 1.112.015.00-041 Пластина
42 1.112.015.00-042 Защелка
Узнать стоимость запчастей к аккумуляторной дрели-шуруповерту WATT WAS-12 Li (1.112.015.00), а также к другому инструменту вы можете по этой ссылке.
